Инструкция по эксплуатации Samson 3730-3 Электропневматический позиционер
Страница 35
Установка
на
регулировочный
клапан
,
монтажные
детали
и
дополнительные
устройства
EB 8384-3 RU
35
4.6.3.
Установка
датчика
на
клапан
микрорасходов
Типа
3510
Требуемые
монтажные
детали
и
дополнительное
оснащение
см
.
в
Таблице
6
на
странице
41.
1.
Установить
рычаг
(1)
на
датчике
в
среднее
положение
и
удерживать
его
на
месте
.
Отвинтить
гайку
(1.1)
и
снять
с
вала
датчика
стандартный
рычаг
М
(1)
вместе
с
тарельчатой
пружиной
(1.2).
2.
Закрепить
датчик
положения
(20)
на
кронштейне
(21).
3.
Взять
из
комплекта
монтажных
деталей
рычаг
S (1),
и
переставить
штифт
(2)
в
положение
17.
Установить
на
валу
датчика
рычаг
(1)
с
тарельчатой
пружиной
(1.2).
Перевести
рычаг
(1)
в
среднее
положение
и
удерживать
его
в
этом
положении
.
Затянуть
гайку
(1.1).
4.
Установить
зажим
следящего
механизма
(3)
на
зажиме
вала
,
выровнять
под
прямым
углом
и
надежно
закрепить
.
5.
Установить
кронштейн
(21)
с
датчиком
положения
на
обойме
клапана
и
надежно
закрепить
таким
образом
,
чтобы
штифт
следящего
механизма
(2)
вошел
в
паз
зажима
следящего
механизма
(3).

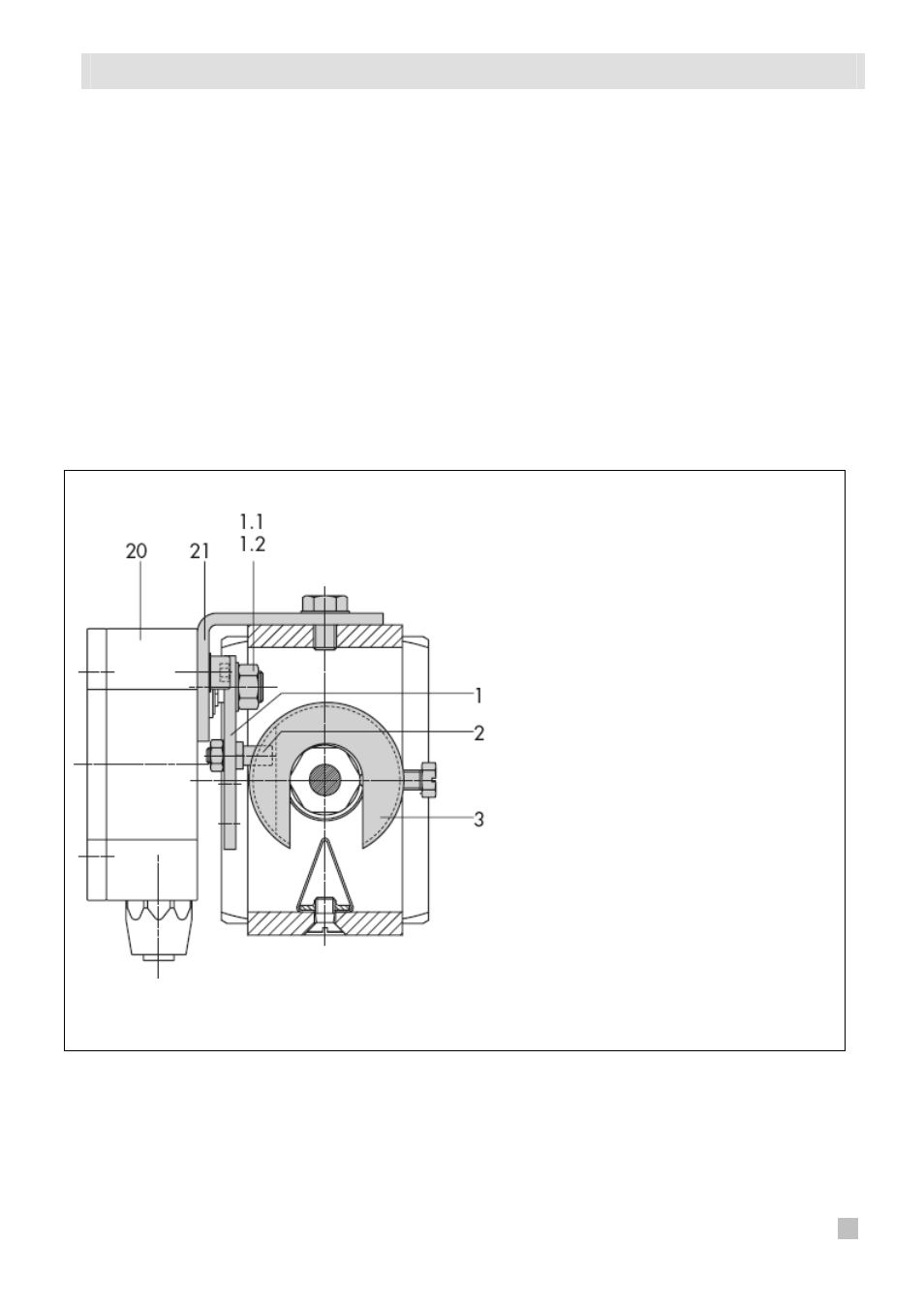

Рис
. 14 •
Монтаж
на
клапане
микрорасходов
1.
Рычаг
1.1.
Гайка
1.2.
Тарельчатая
пружина
2.
Штифт
следящего
механизма
3.
Зажим
следящего
механизма
20.
Датчик
положения
21.
Кронштейн
