Ввод в эксплуатацию
–
Настройки
EB 8384-3 RU 57

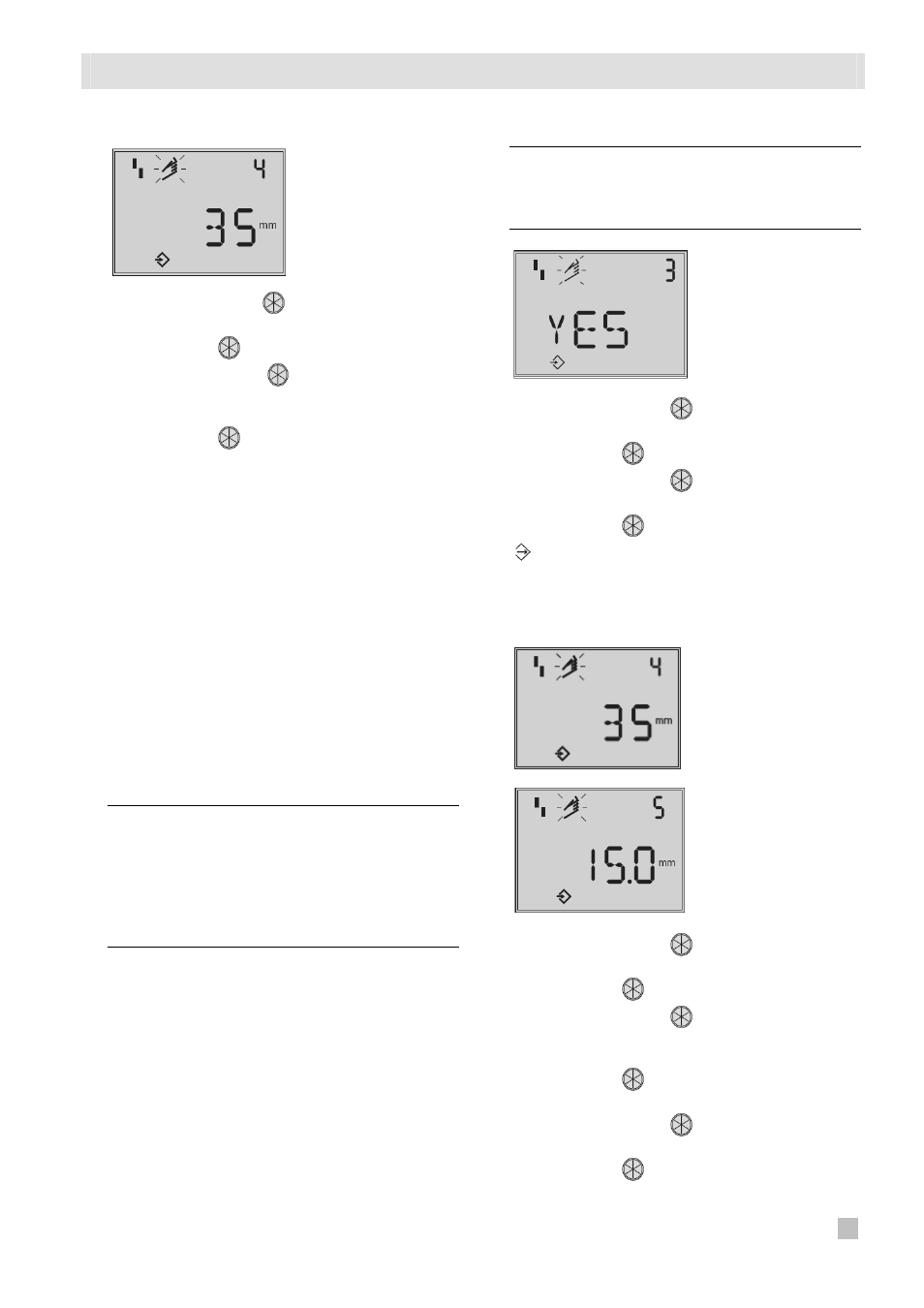

Ввод положения рычага
:
Положение рычага
Значение по умолчанию
No ( Нет )
Поворачивать кнопку , пока не появится
Код
4.
Нажать кнопку
,
Код
4
начинает мигать
.
Поворачивать кнопку
,
чтобы выбрать
положение штифта на рычаге
(
вопросы
монтажа см
.
в соответствующем разделе
)
Нажать кнопку
.
Значения номинального
хода выводятся в мм
/°.
7.6.2. NOM
–
Инициализация по
номинальному диапазону
Откалиброванный датчик позволяет очень
точно задавать эффективный ход клапана
.
В процессе инициализации позиционер
проверяет
,
может ли регулирующий
клапан двигаться в обозначенном
номинальном диапазоне
(
рабочего хода
или угла
)
без столкновений
.
Если да
,
обозначенный номинальный
диапазон принимается с пределами
начала диапазона рабочего хода
/
угла
(
Код
8)
и конца диапазона рабочего хода
/
угла
(
Код
9)
в качестве рабочего диапазона
.
Примечание
:
Максимально возможный
рабочий ход должен всегда превышать
введенный номинальный рабочий ход .
Если это не так
,
инициализация
прерывается
(
сообщение об ошибке с
Кодом 52), поскольку номинальный
рабочий ход не достигается
.
Разрешение конфигурирования
:
Примечание
:
Если в течение
120
с не
происходит ввода какой - либо настройки ,
функция разрешения конфигурирования
становится недействительной
.
Значение по умолчанию :
No ( Нет )
Поворачивать кнопку , пока не появится
Код
3,
вывод
: No (
Нет
).
Нажать кнопку
,
Код
3
начинает мигать
.
Поворачивать кнопку
,
пока не появится
YES ( Да ).
Нажать кнопку , на дисплее появится иконка
.
Ввод положения штифта и
номинального диапазона
:
Положение штифта
Значение по умолчанию :
No ( Нет )
Номинальный диапазон
( заблокирован значением
Кода 4 = No ( Нет ))
Поворачивать кнопку
,
пока не появится
Код
4.
Нажать кнопку
,
Код
4
начинает мигать
.
Поворачивать кнопку
,
чтобы выбрать
положение штифта на рычаге
(
вопросы
монтажа см
.
в соответствующем разделе
).
Нажать кнопку
.
Значения номинального
хода выводятся в мм
/°.
Поворачивать кнопку
,
пока не появится
Код
5
Нажать кнопку
,
Код
5
начинает мигать
.
