Установка

на

регулирующий

клапан

,

монтажные

детали

и

дополнительные

устройства


32

EB 8384-3 RU

4.6.

Монтаж

внешнего

датчика

положения

См

.

требуемые

монтажные

детали

и

дополнительное

оснащение

в

Таблице

6

на

странице

41.

В

исполнении

позиционера

с

внешним

датчиком

положения

помещенный

в

отдельный

корпус

датчик

закрепляется

на

клапане

при

помощи

специальной

пластины

или

кронштейна

.

Механизм

определения

положения

аналогичен

стандартному

устройству

.

Блок

позиционера

может

быть

легко

установлен

на

стене

или

трубе

.

Для

пневматического

подключения

в

зависимости

от

выбранного

дополнительного

оснащения

на

корпусе

должна

быть

закреплена

панель

подключений

(6)

или

кронштейн

манометров

(7).

Следует

убедиться

,

что

уплотнительные

кольца

(6.1)

вставлены

правильно

(

см

.

Рис

. 6,

справа

,

внизу

).

Для

электрического

подключения

в

объем

поставки

включен

10

метровый

провод

,

оснащенный

разъемами

М

12

х

1.

Примечание

:

В

дополнение

для

выполнения

пневматических

и

электрических

соединений

служат

инструкции

в

разделах

5.1

и

5.2.

Эксплуатация

и

настройка

описываются

в

разделах

7

и

8.

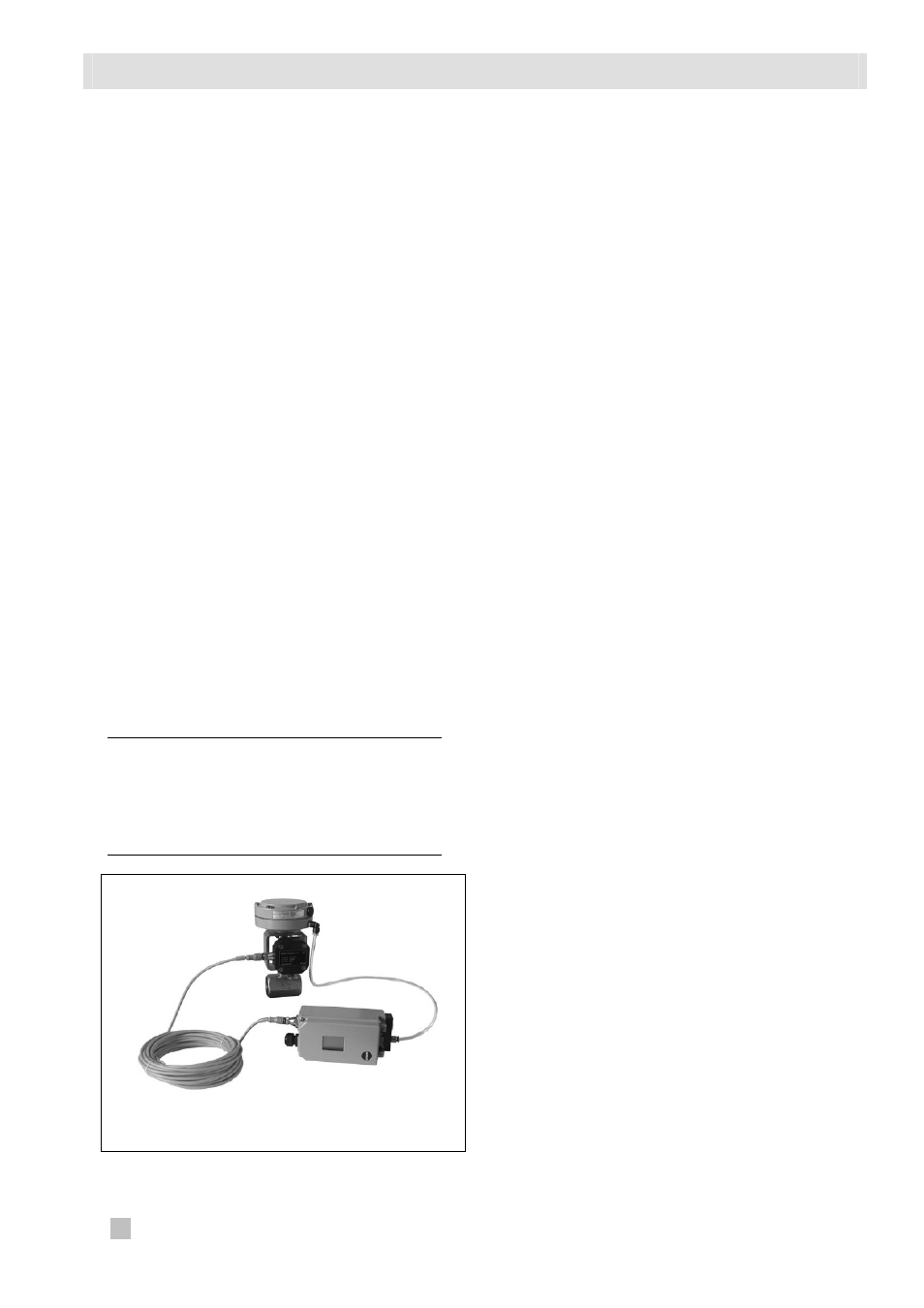

Рис

. 11 •

Блок

позиционера

с

датчиком

,

установленным

на

клапане

микрорасхода

.

4.6.1.

Установка

датчика

положения

в

случае

прямого

монтажа

Привод

типа

3277-5

площадью

120

см

2

Управляющее

давление

из

позиционера

подается

в

мембранную

камеру

привода

через

соединение

управляющего

давления

панели

подключений

(9,

Рис

. 12,

слева

).

Чтобы

продолжить

,

необходимо

сначала

установить

на

обойме

привода

панель

подключений

(9),

включенную

в

комплект

дополнительного

оснащения

.

Повернуть

панель

подключений

(9)

таким

образом

,

чтобы

выбранный

символ

положения

безопасности

«

шток

привода

выдвигается

»

или

«

шток

привода

втягивается

»

располагался

напротив

метки

(

Рис

. 12

внизу

).

Убедиться

в

том

,

что

уплотнение

панели

подключений

(9)

вставлено

правильно

.

Панель

подключений

имеет

отверстия

с

резьбой

типа

G

и

нормальной

трубной

резьбой

(NPT).

Закрыть

неиспользуемый

резьбовой

порт

резиновым

уплотнением

и

четырехгранной

заглушкой

.

Привод

типа

3277

площадью

от

240

до

700

см

2

:

Для

исполнения

«

Шток

привода

выдвигается

»

управляющее

давление

подается

на

привод

через

боковое

соединение

,

расположенное

на

обойме

привода

.

Для

безопасного

при

отказе

движения

«

Шток

привода

втягивается

»

используется

подключение

со

стороны

верхней

мембранной

камеры

.

Подключение

сбоку

обоймы

должно

быть

оснащено

дренажной

пробкой

(

из

комплекта

дополнительного

оснащения

).

Установка

датчика

положения

1.

Установить

рычаг

(1)

на

датчике

в

среднем

положении

и

удерживать

его

в

таком

положении

.

Отвинтить

гайку

(1.1)

и

снять

с

вала

датчика

рычаг

с

тарельчатой

пружиной

(1.2).
