Установка
на
регулировочный
клапан
,
монтажные
детали
и
дополнительные
устройства
EB 8384-3 RU
29
Регулирующий
клапан
открывается
по
часовой
стрелке
паз
Регулирующий
клапан
открывается
против
часовой
стрелки
паз

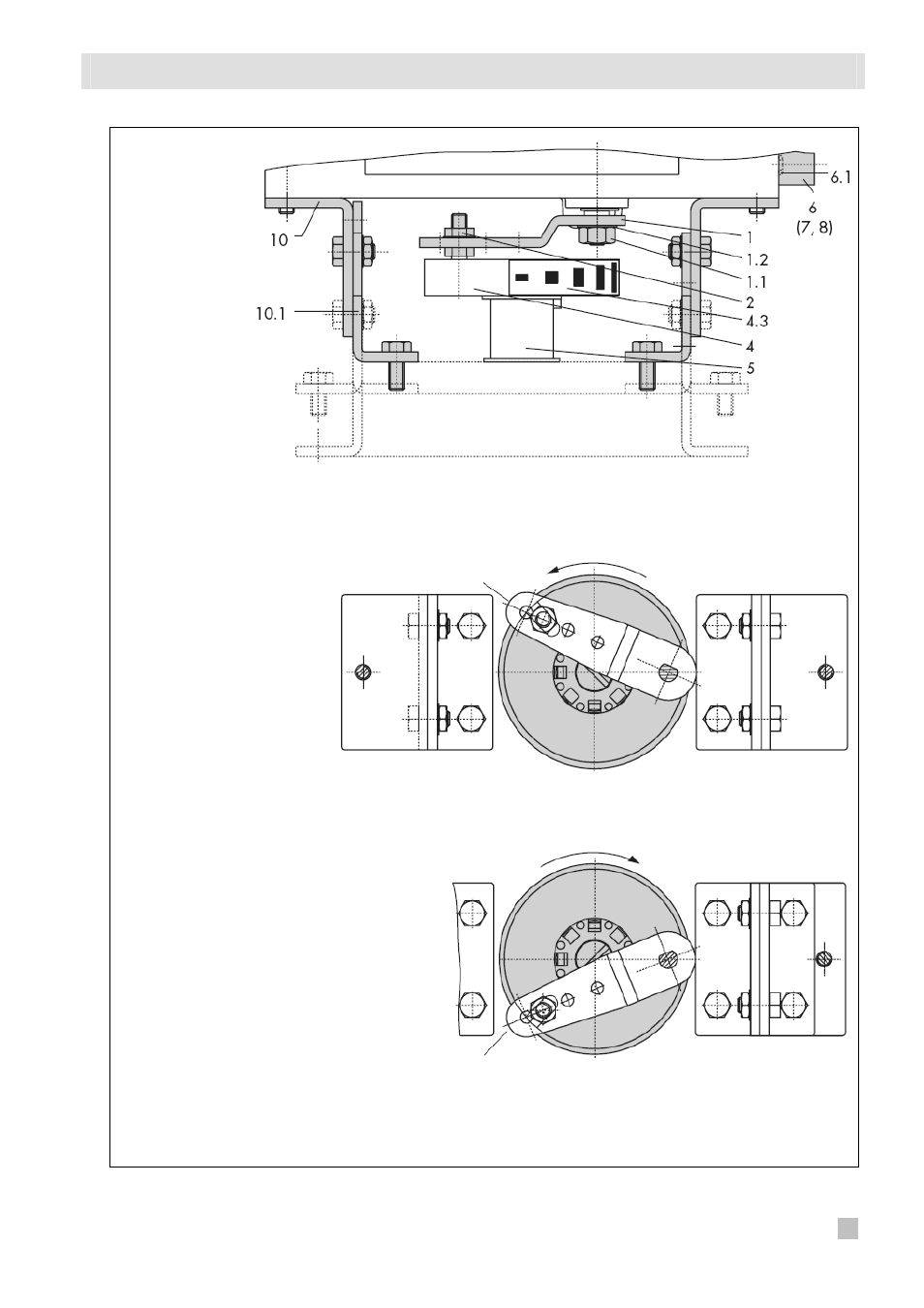

Рис
. 9 •
Монтаж
на
поворотных
приводах
Примечание
:
Для
подключения
«
Питание
(Supply)»
и
«
Выход
(Output)»
следует
всегда
использовать
панель
подключений
(6)
из
комплекта
дополнительного
оснащения
.
Запрещается
вворачивать
резьбовые
детали
непосредственно
в
корпус
.
Условные
обозначения
к
рисункам
8
и
9
1.
Рычаг
1.1.
Гайка
1.2.
Тарельчатая
пружина
2.
Штифт
следящего
механизма
3.
Зажим
следящего
механизма
(
Рис
. 8)
4.
Передаточное
колесо
4.1.
Винт
4.2.
Тарельчатая
пружина
4.3.
Пластинка
со
шкалой
5.
Вал
привода
или
переходника
для
Типа
3278
6.1.
Уплотнительные
кольца
7.
Кронштейн
манометров
8.
Монтажный
комплект
манометров
10.
Верхняя
пара
кронштейнов
10.1.
Нижняя
пара
кронштейнов
