Инструкция по эксплуатации Samson 3730-3 Электропневматический позиционер
Страница 25
Установка
на
регулировочный
клапан
,
монтажные
детали
и
дополнительные
устройства
EB 8384-3 RU
25

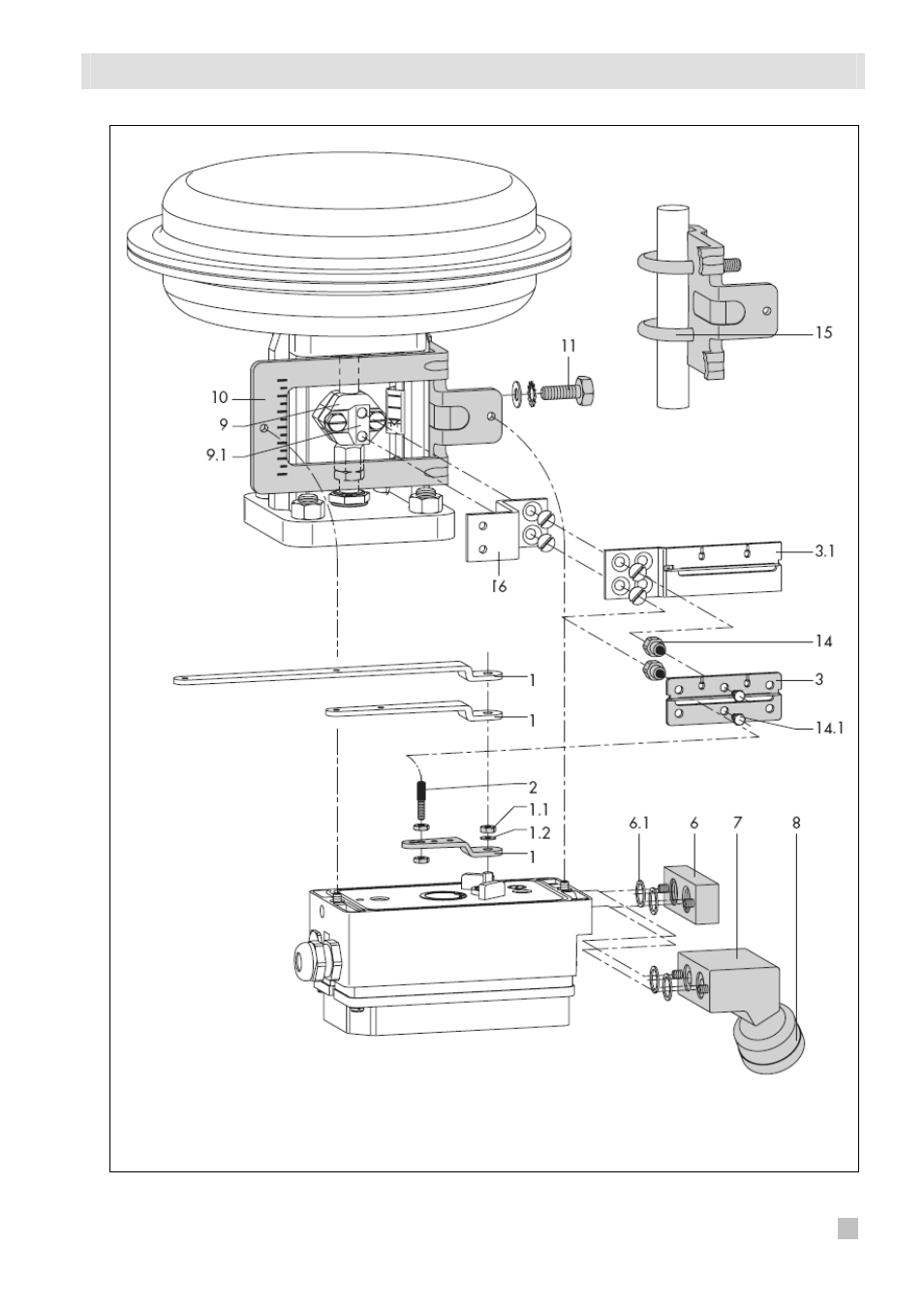

Рис
. 6 •
Монтаж
в
соответствии
с
IEC 60534-6 (NAMUR)
1
Рычаг
1.1
Гайка
1.2
Тарельчатая
пружина
3
Пластина
следящего
механизма
3.1
Пластина
следящего
механизма
6
Панель
подключений
6.1
Уплотнительные
кольца
7
Кронштейн
манометров
8
Монтажный
комплект
кронштейна
манометров
9
Хомут
штока
9.1
Кронштейн
10
Кронштейн
NAMUR
11
Винт
14
Болт
14.1
Винт
15 U-
образный
болт
16
Кронштейн
Крепление
к
ребру
NAMUR
дополнительный
кронштейн
для
привода
с
мембраной
2800
см
2
и
ходом
≥
60
мм
Примечание
:
Для
подключения
«
Питания
(Supply)»
и
«
Выход
(Output)»
всегда
следует
использовать
панель
подключений
(6)
из
комплекта
дополнительного
оснащения
.
Запрещается
вкручивать
резьбовые
детали
непосредственно
в
корпус
.
Крепление
к
стержневой
обойме
Стержни
диаметром
от
20
до
35
мм
Рычаги
XL
и
L
