Установка на регулировочный клапан
,
монтажные детали и дополнительные устройства
EB 8384-3 RU 31
от позиционера
Выход 38 Питание 9

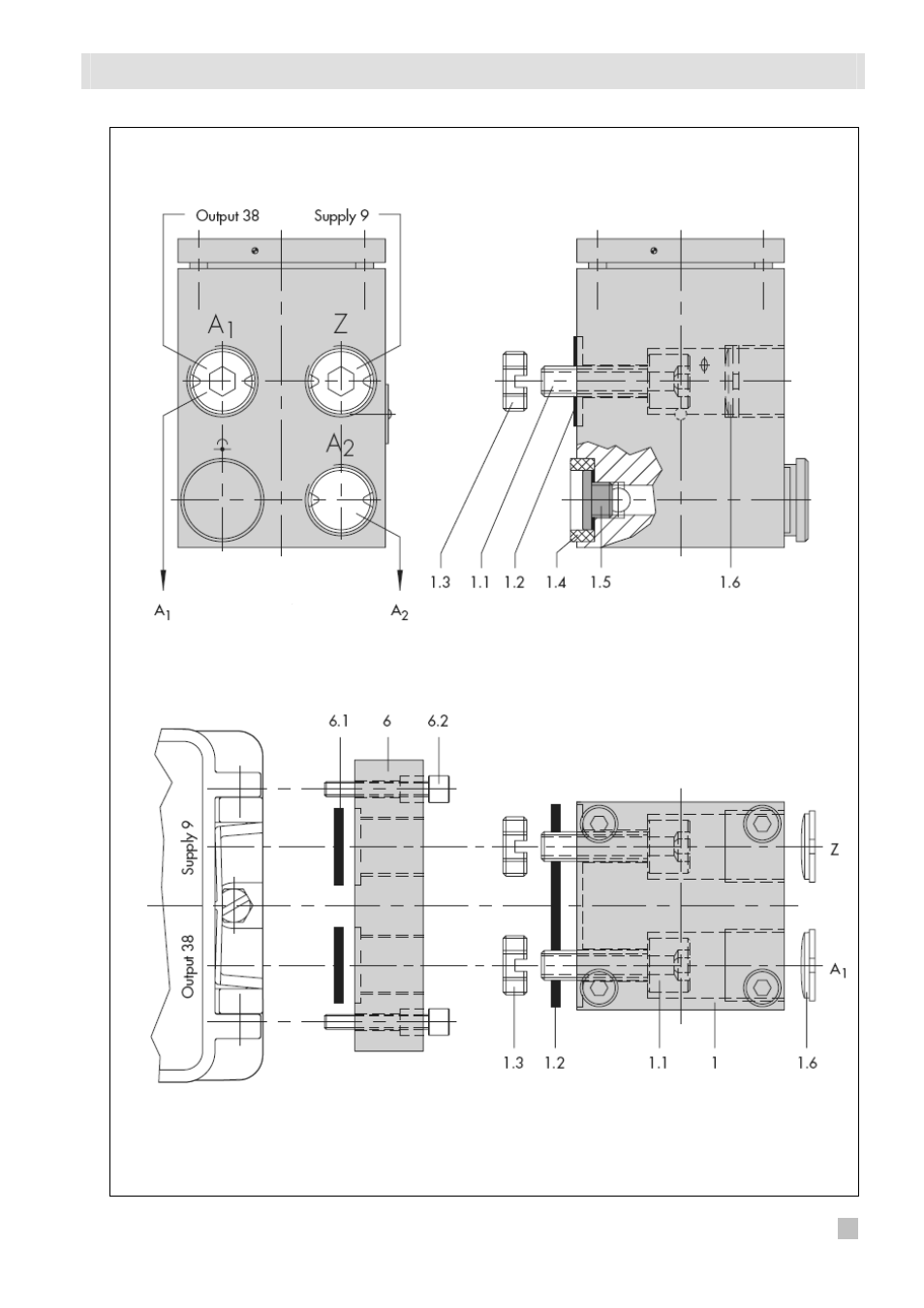

Рис . 10 • Монтаж обратного усилителя
сигналы управления
на привод
1. Обратный усилитель
1.1. Специальные винты
1.2. Уплотнение
1.3. Специальные гайки
1.4. Резиновое уплотнение
1.5. Уплотняющая пробка
1.6. Фильтр
6. Панель подключений
6.1. Уплотнительные кольца
6.2. Винты
