Samson 3730-3 Электропневматический позиционер - Инструкция (Страница 33)

Установка на регулировочный клапан
,
монтажные детали и дополнительные устройства
EB 8384-3 RU 33
2.
Закрепить датчик положения
(20)
на
монтажной плате
(21).
3.
В зависимости от размера
используемого привода и величины
рабочего хода клапана определить
необходимый рычаг и положение
штифта следящего механизма
(2)
по
таблице на странице
19.
При поставке на
датчике установлен рычаг М , а штифт на
рычаге на позиции
35.
При
необходимости
,
снять штифт следящего
механизма
(2)
со своей позиции
,
переставить и закрепить в отверстии
требуемого положения
.
4.
Установить рычаг
(1)
и тарельчатую
пружину
(1.2)
на вал датчика
.
Перевести рычаг в среднее положение
и
,
удерживая его на месте
,
затянуть
гайку
(1.1).
5.
Установить зажим следящего механизма
(3)
на штоке привода
,
выровнять и
закрепить его
,
убедившись
,
что
крепежный винт оказался в пазу штока
привода
.
6.
Установить монтажную панель
(21)
вместе с датчиком на обойме привода
таким образом
,
чтобы штифт следящего
механизма
(2)
опирался о верхнюю
сторону зажима следящего механизма
(3)
и прижимался к ней усилием
пружины
.
Надежно закрепить монтажную панель
(21) на обойме привода двумя
крепежными винтами
.
7.
Установить крышку
(11)
на
противоположной стороне . Убедиться ,
что при установке регулирующего
клапана дренажная пробка смотрит вниз
,
что позволит сливать собирающуюся
сконденсированную воду
.

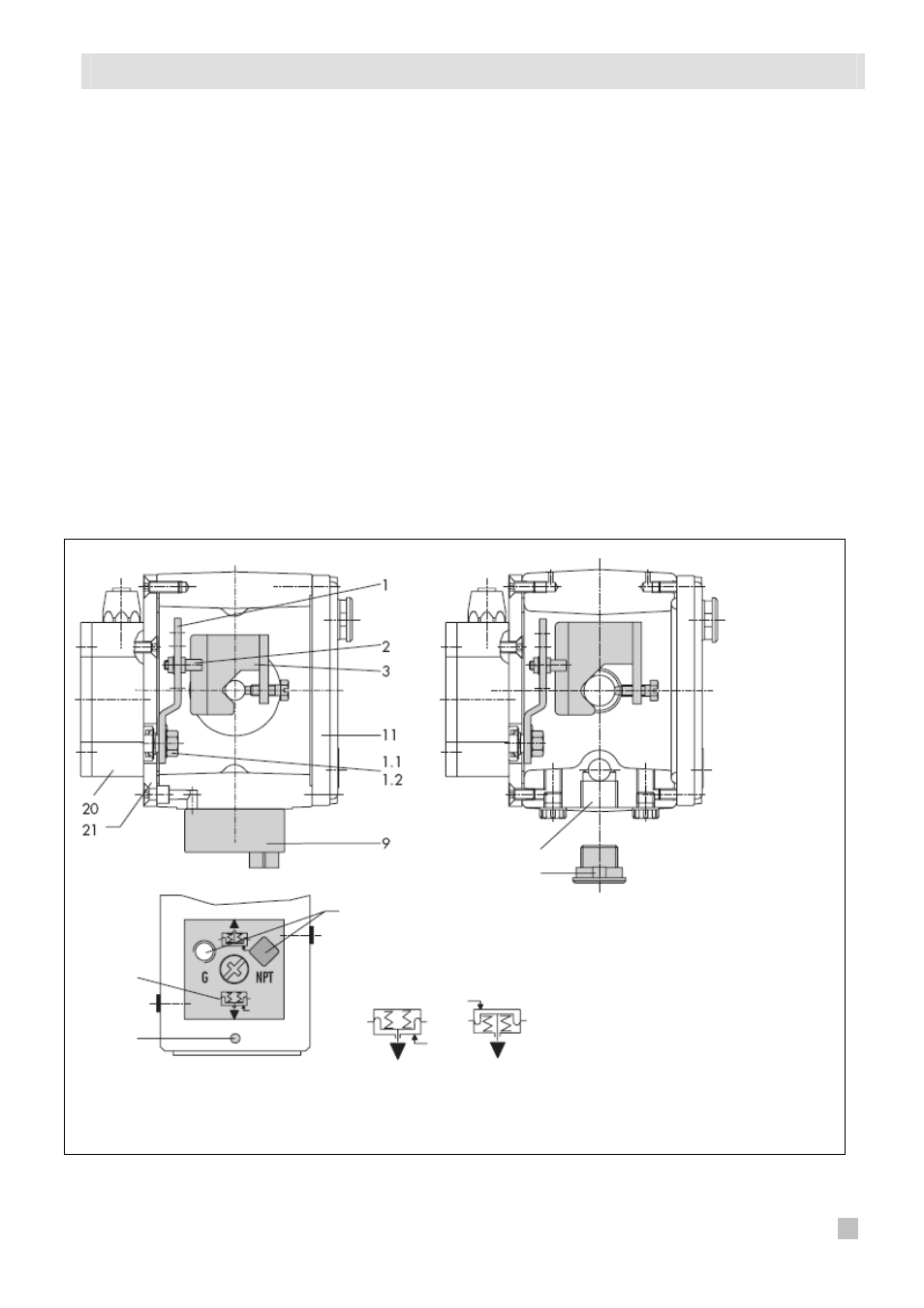

Рис . 12 • Монтаж для Привода Типа 3277-5 ( слева ) и Привода Типа 3277 ( справа )
Шток привода
выдвигается втягивается
Метка
Символ
Управляющее
давление
Управляющее
давление
Дренажная пробка
1. Рычаг
1.1.
Гайка
1.2. Тарельчатая пружина
2. Штифт следящего
механизма
3. Зажим следящего
механизма
9. Панель подключений
11. Крышка
20.
Датчик положения
21. Монтажная панель
