Настройка
концевого
выключателя
EB 8384-3 RU
71
9.
Настройка
концевого
выключателя
У
исполнения
позиционера
с
бесконтактным
концевым
выключателем
имеется
один
регулируемый
язычок
(1),
установленный
на
валу
,
который
управляет
бесконтактным
концевым
выключателем
(3).
Для
работы
бесконтактного
концевого
выключателя
к
его
выходу
должен
быть
подключен
соответствующий
усилитель
коммутации
(
см
.
раздел
5.2.1).
Если
язычок
(1)
находится
в
поле
выключателя
,
выключатель
обеспечивает
высокое
сопротивление
.
Если
язычок
находится
за
пределами
поля
,
выключатель
обеспечивает
низкое
сопротивление
.
Обычно
концевой
выключатель
настраивается
таким
образом
,
чтобы
обеспечивать
сигнал
в
обоих
конечных
положениях
клапана
.
Выключатель
,
однако
,
может
быть
настроен
так
,
чтобы
указывать
промежуточные
положения
клапана
.
При
необходимости
на
усилителе
коммутации
должна
быть
определена
желательная
функция
коммутации
,
то
есть
,
должно
ли
реле
выхода
замыкаться
или
размыкаться
,
когда
язычок
входит
в
поле
.
Примечание
!
Бесконтактный
концевой
выключатель
заменяет
программный
концевой
выключатель
A1
с
распределением
клемм
+41/-42.
Каждое
положение
переключения
может
быть
задано
опционально
,
чтобы
указывать
,
когда
язычок
входит
в
поле
или
выходит
из
него
.
Второй
программный
концевой
выключатель
остается
в
рабочем
состоянии
,
функция
программного
концевого
выключателя
A1
отключается
.

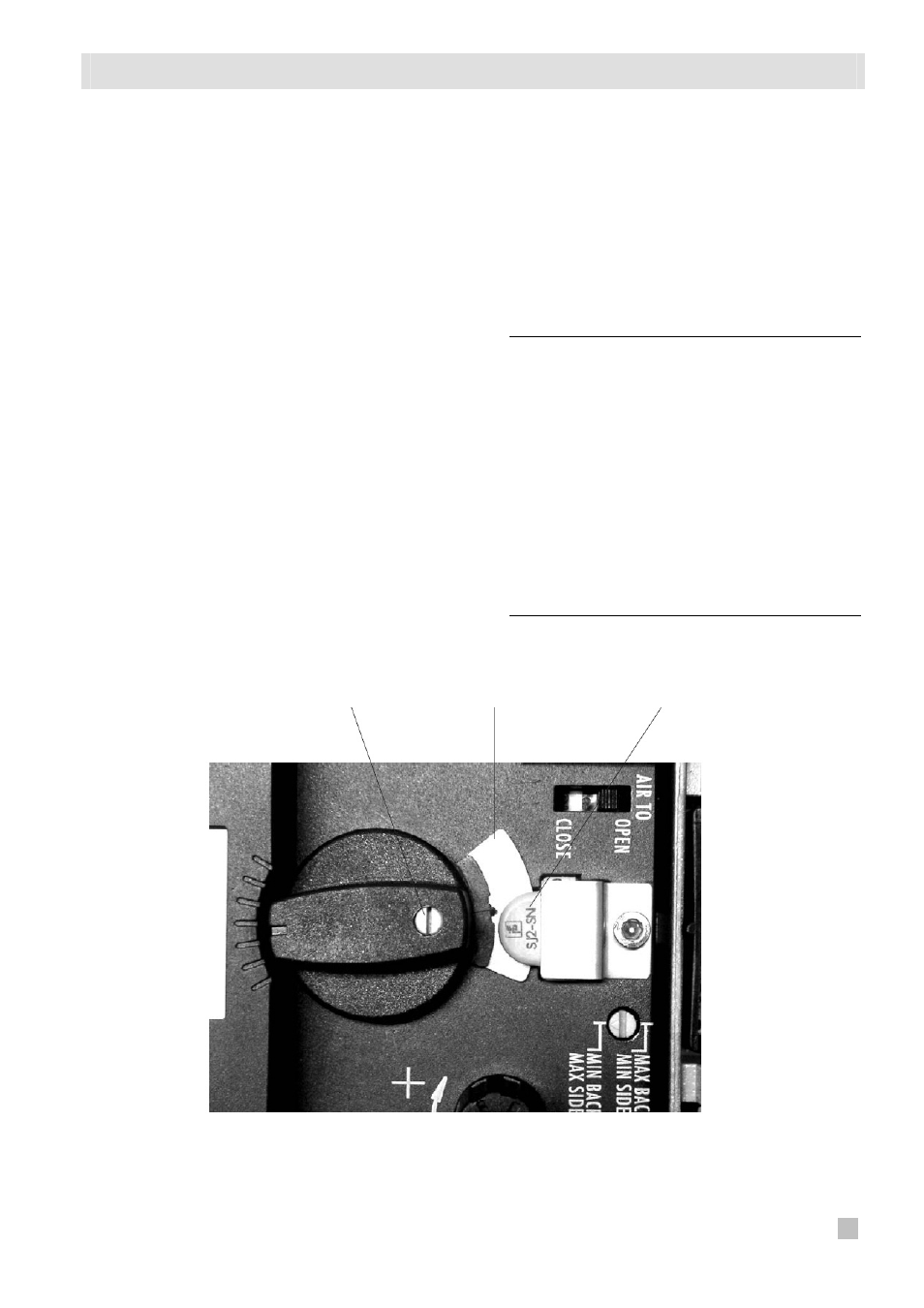

Регулировочный
винт
(2)
Язычок
(1)
Концевой
выключатель
(3)
Рис
. 21 •
Настройка
концевого
выключателя
