Установка на регулировочный клапан
,
монтажные детали и дополнительные устройства
EB 8384-3 RU 27

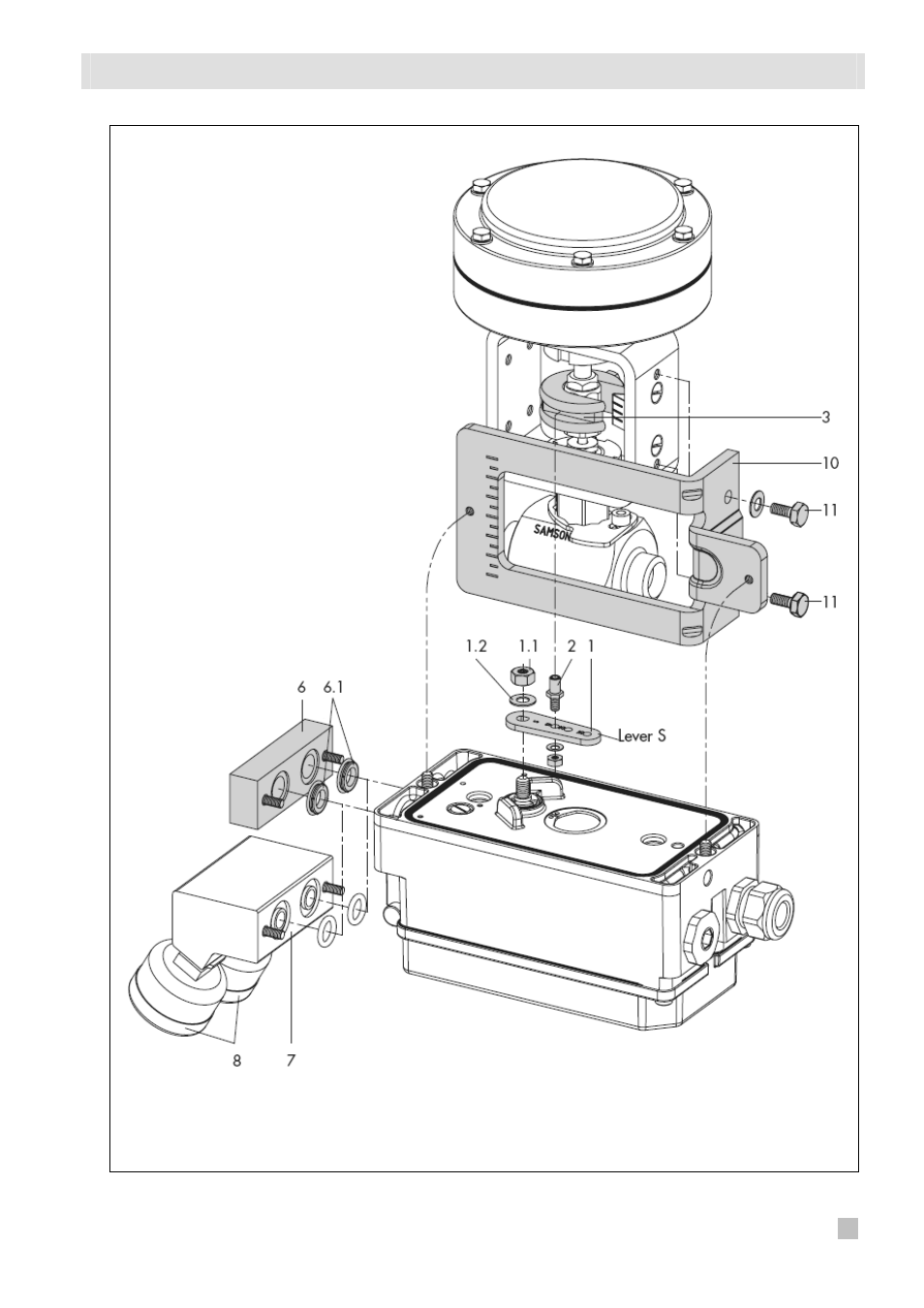

Рис . 7 • Монтаж на клапан микрорасхода типа 3510
Примечание : Для подключения
« Питание (Supply)» и « Выход (Output)»
следует всегда использовать панель
подключений (6) из комплекта
дополнительного оснащения .
Запрещается вворачивать резьбовые
детали непосредственно в корпус .
1. Рычаг
1.1. Гайка
1.2. Тарельчатая пружина
2. Штифт следящего механизма
3. Зажим
6. Панель подключений
6.1. Уплотнительные кольца
7. Кронштейн манометров
8. Монтажный комплект манометров
10. Кронштейн
11. Винт
Рычаг S
