Установка на регулировочный клапан
,
монтажные детали и дополнительные устройства
EB 8384-3 RU 23

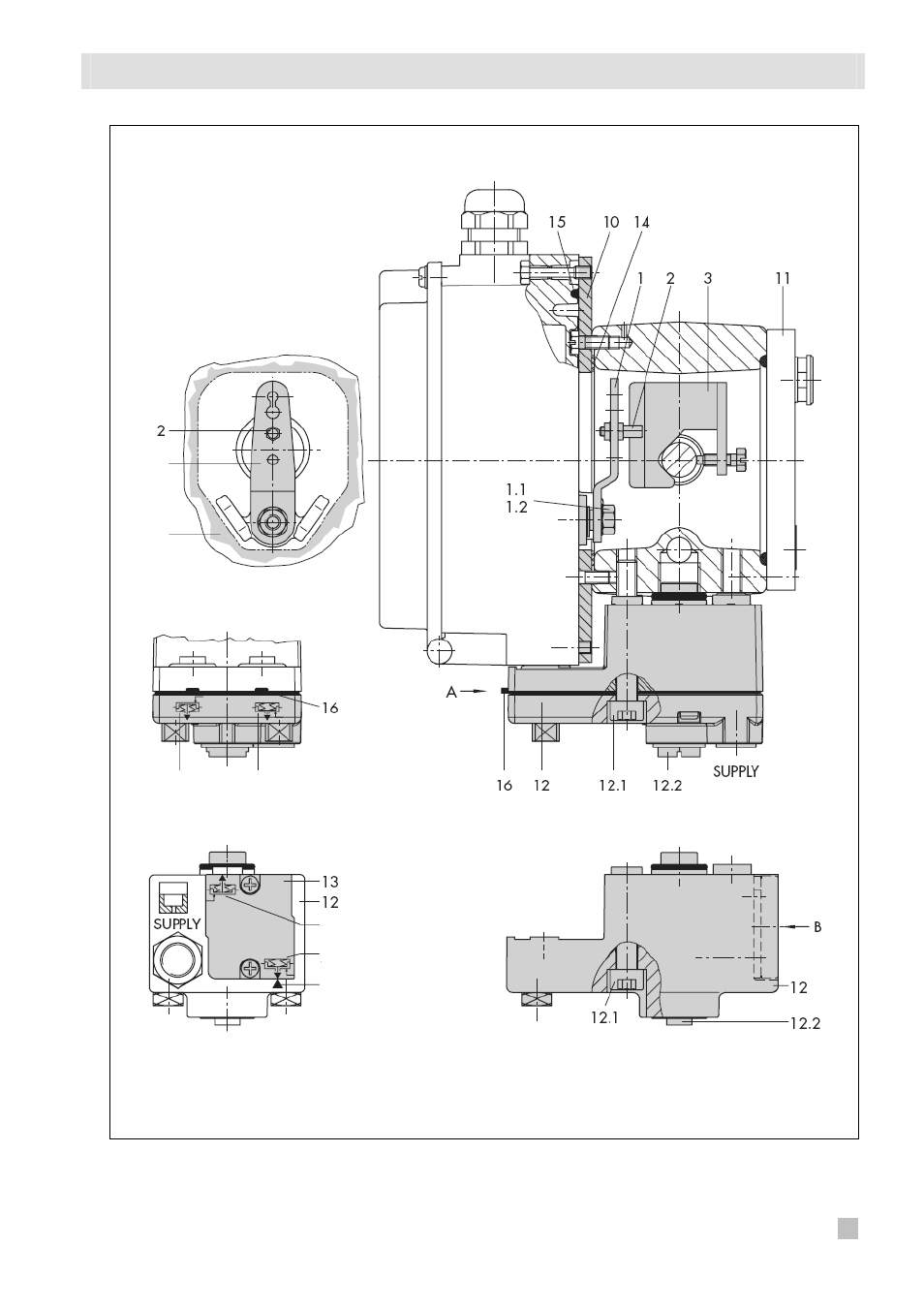

Рис
. 5 •
Прямой монтаж
–
Подключение управляющего давления к приводу типа
3277
площадью 240, 350 и 700 см 2
1. Рычаг
1.1. Гайка
1.2. Тарельчатая
пружина
2. Штифт следящего
устройства
3. Зажим следящего
устройства
10. Крышка с
прорезью
11. Крышка
12. Блок
подключений
12.1. Винт
рычаг М
шток привода втягивается
шток привода выдвигается
метка
Блок подключений
( старый ) с
коммутационной
панелью (13)
шток привода
втягивается выдвигается
12.2. Заглушка или
подключение внешнего
трубопровода
13. Коммутационная панель
14. Уплотнение
15. Фигурное уплотнение
16. Уплотнение
вырез в
крышке
Вид А
Вид В
