Создание программы циклов

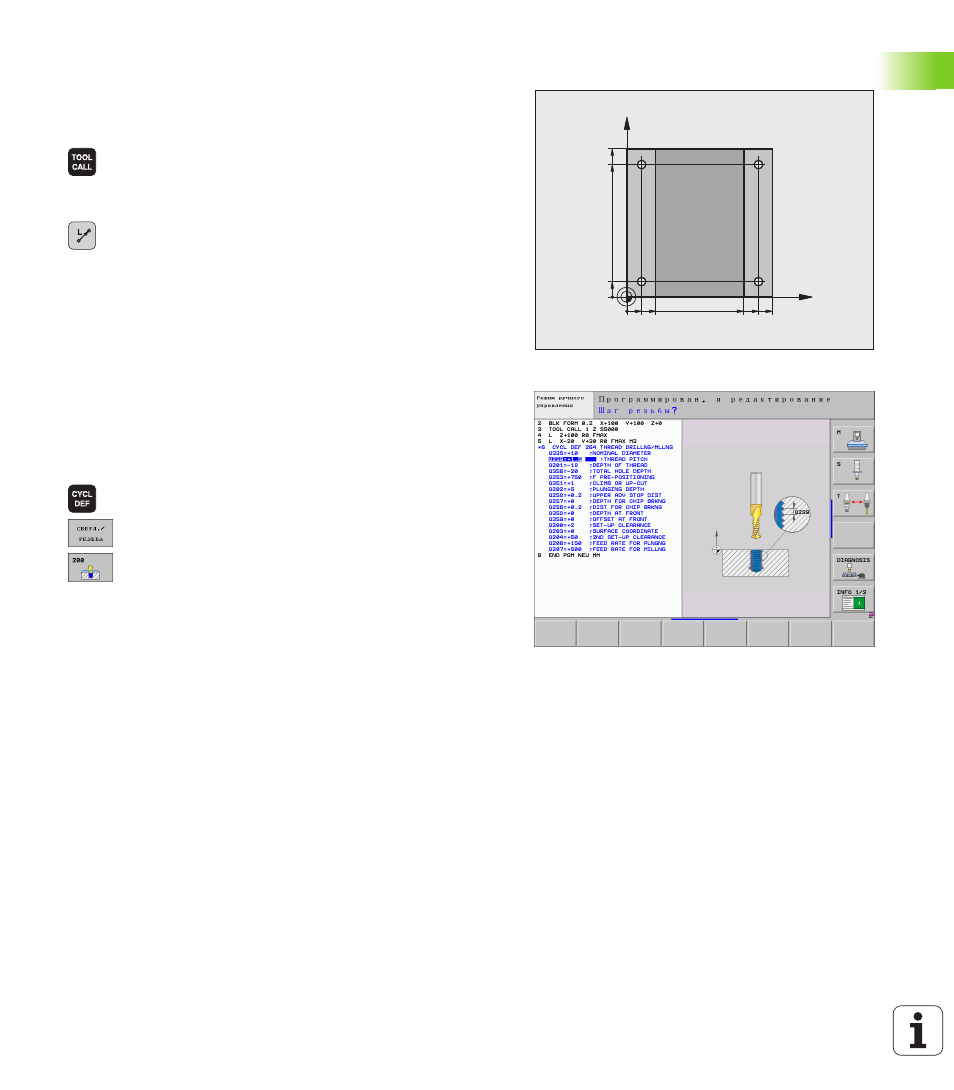

Отверстия, показанные на иллюстрации справа (глубина 20 мм),
следует проделывать с помощью стандартного цика сверления.
Определение заготовки уже было создано оператором.
U
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
клавишей ENT, не забывайте указывать ось
инструмента
U
Вывод инструмента из материала: Нажмите
оранжевую клавишу оси Z, чтобы обеспечить
вывод из материала на оси инструмента, и
введите значение для позиции, к которой
подводися инструмент, например, 250.
Подтвердите ввод клавишей ENT
U
Поправка на радиус: RL/RR/без коррекции?,
подтвердите клавишей ENT: поправка на радиус
не активируется
U
Подача F=? подтвердите клавишей ENT:
Перемещение на ускоренном ходу (FMAX)
U
Дополнительная функция M? подтвердите
клавишей END: ЧПУ сохраняет в памяти
введенный кадр перемещения
U
Вызов меню циклов
U
Индикация циклов сверления
U
Выбор стандартного цикла сверления 200: ЧПУ
запускает диалоговое окно определения
параметров цикла. Поэтапо вводите параметры,
запрашиваемые ЧПУ, каждый раз подтверждая
ввод клавишей ENT. В правой части дисплея ЧПУ
дополнительно выполняется показ графики,
используемой для отображения соотвествующего
параметра цикла
X
Y
20
10
100
100
10
90
90
80
