Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05)
Страница 221
HEIDENHAIN iTNC 530
221
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

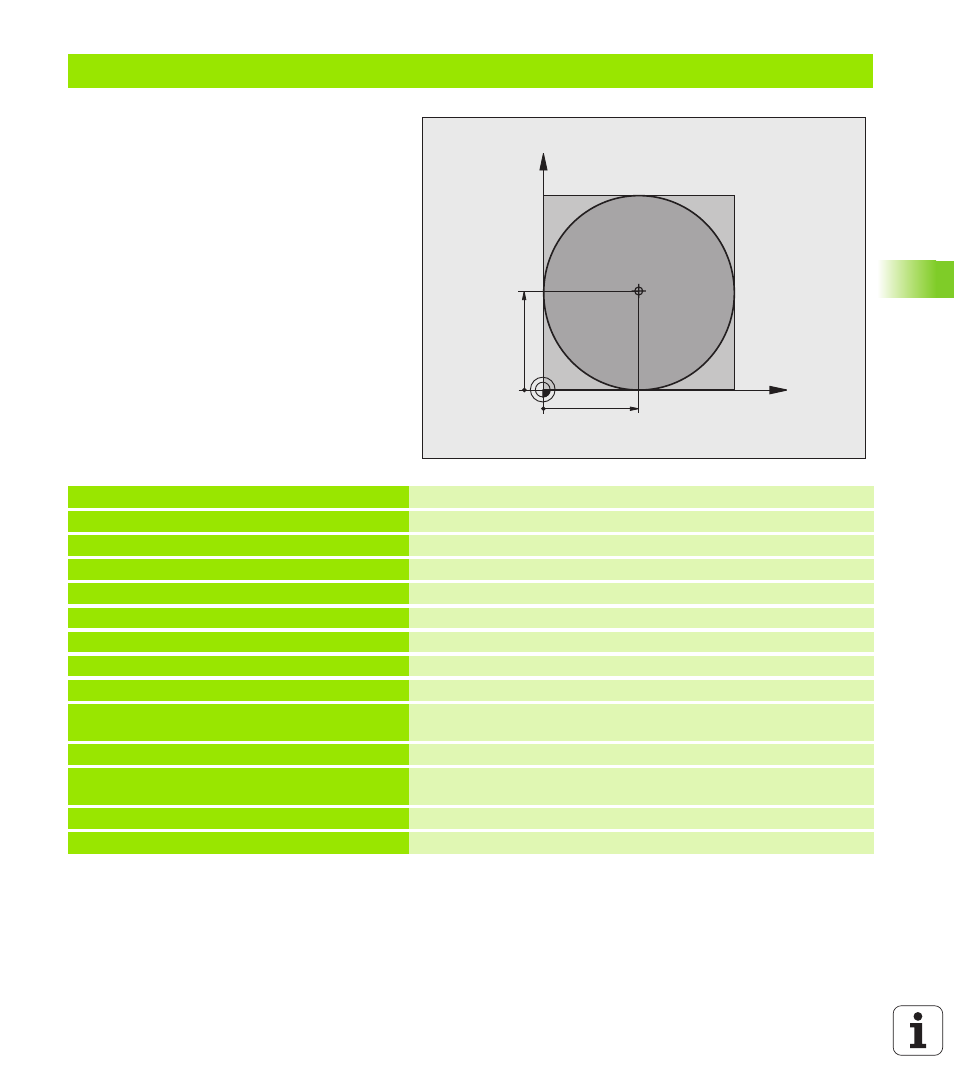

Пример: круг в декартовой системе
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12.5
Определение инструмента
4 TOOL CALL 1 Z S3150
Вызов инструмента
5 CC X+50 Y+50
Определение центра окружности
6 L Z+250 R0 FMAX
Вывод инструмента из материала
7 L X-40 Y+50 R0 FMAX
Предварительное позиционирование инструмента
8 L Z-5 R0 F1000 M3
Перемещение на глубину обработки
9 APPR LCT X+0 Y+50 R5 RL F300
Подвод к точке старта окружности по круговой траектории с
тангенциальным примыканием
10 C X+0 DR-
Подвод к конечной точке окружности (=точке старта окружности)
11 DEP LCT X-40 Y+50 R5 F1000
Отвод от контура по круговой траектории с тангенциальным
примыканием
12 L Z+250 R0 FMAX M2
Вывод инструмента из материала, конец программы
13 END PGM C-CC MM
X
Y
50
50
CC
