HEIDENHAIN iTNC 530 277
8.6
Примеры
программиров
ания
8.6 Примеры программирования

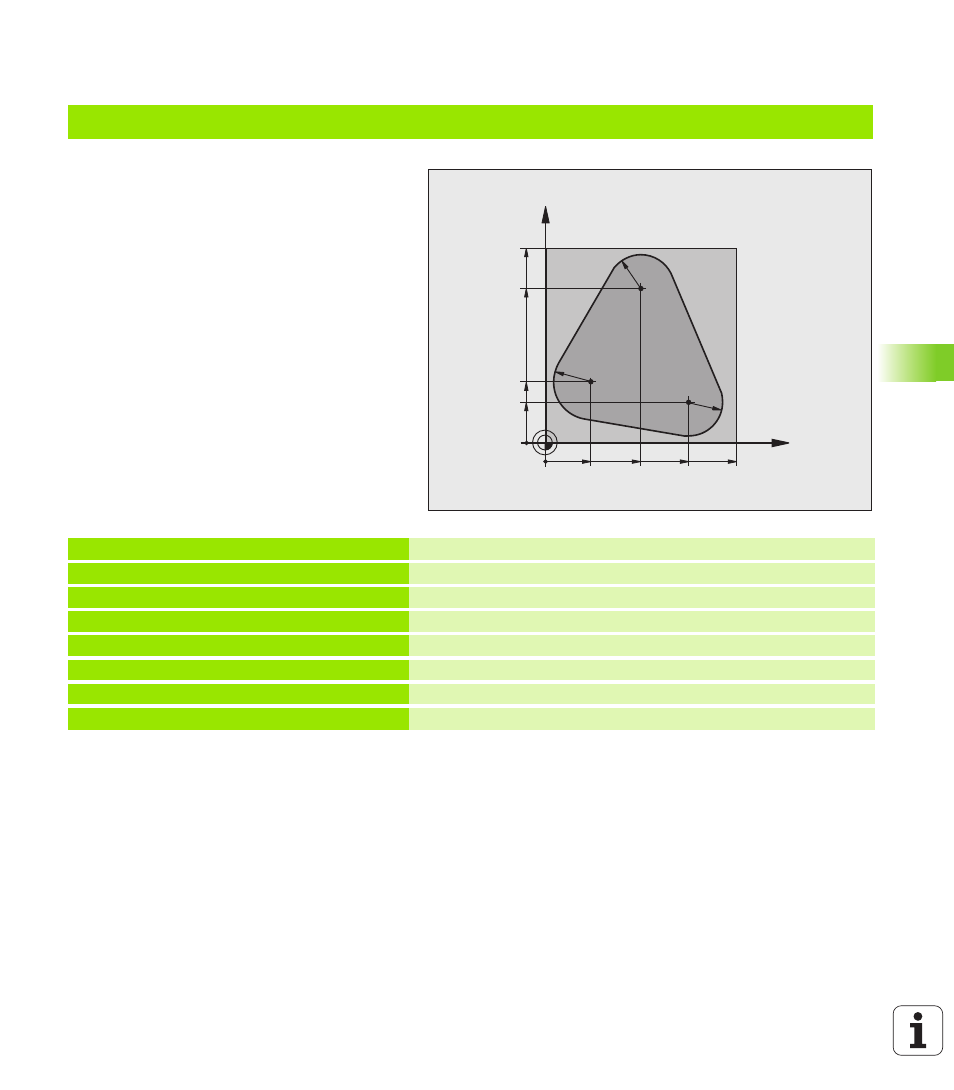

Пример: фрезерование контура несколькими врезаниями
Выполнение программы
„ Предварительно установите инструмент на
верхнюю кромку заготовки
„ Введите врезание в приращениях
„ Фрезерование контура
„ Повторение врезания и фрезерования
контура
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Определение инструмента
4 TOOL CALL 1 Z S500 Вызов инструмента
5 L Z+250 R0 FMAX Вывод инструмента из материала
6 L X-20 Y+30 R0 FMAX Предварительное позиционирование плоскости обработки
7 L Z+0 R0 FMAX M3 Установка инструмента на верхнюю кромку заготовки
X
Y
100
100
20
75
30
50 20 75
R1
5
R18
R15
