HEIDENHAIN iTNC 530
281
8.6
Примеры
программиров
ания

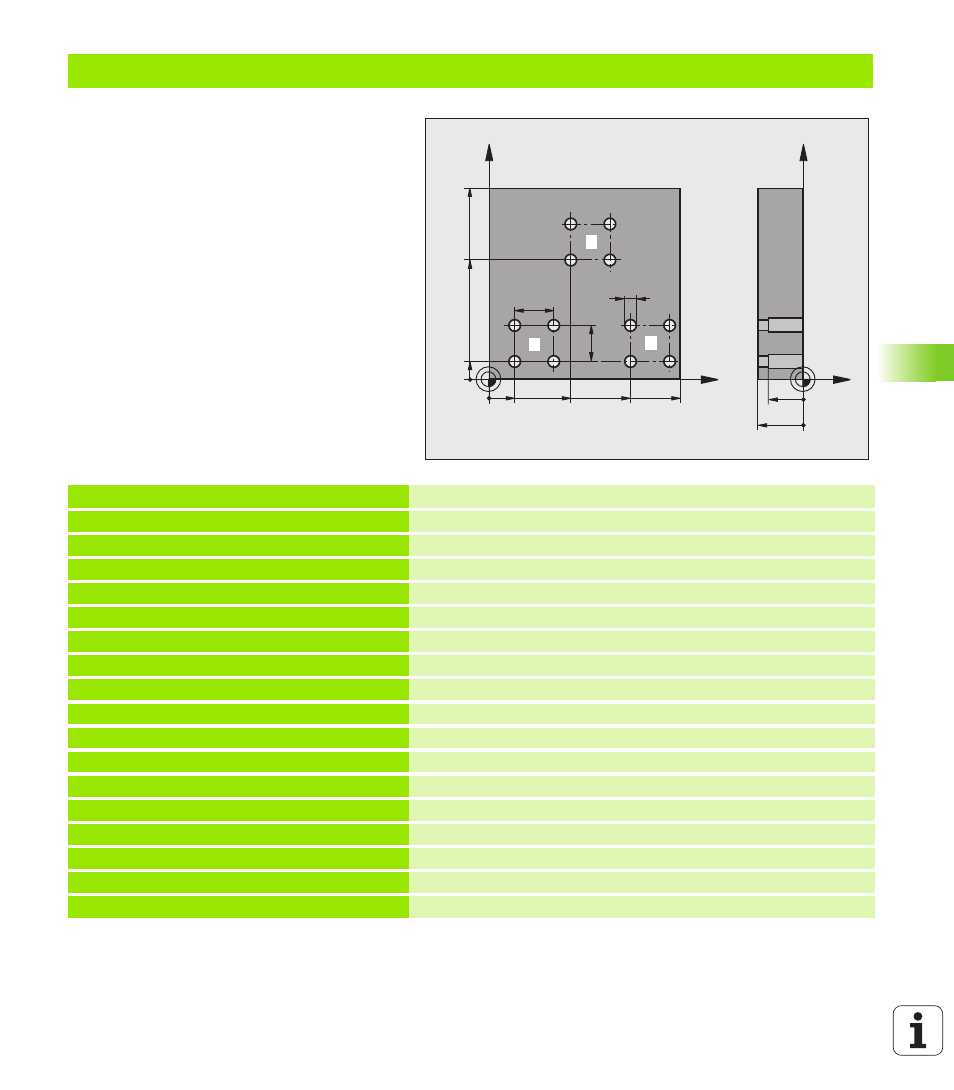

Пример: группа отверстий, выполняемая несколькими инструментами
Выполнение программы
Программирование циклов обработки в
главной программе
Вызов полного плана сверления
(подпрограмма 1)
Подвод к группе отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
Один раз запрограммируйте группу
отверстий в подпрограмме 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
Определение инструмента: центровое сверло
4 TOOL DEF 2 L+0 R+3
Определение инструмента: сверло
5 TOOL DEF 2 L+0 R+3.5
Определение инструмента: развертывание
6 TOOL CALL 1 Z S5000
Вызов инструмента: центровое сверло
7 L Z+250 R0 FMAX
Вывод инструмента из материала
8 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла "Центровка"
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q202=-3
;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=3
;ГЛУБИНА ПОДАЧИ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=10 ;2-Е БЕЗОП. РАССТ.
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
9 CALL LBL 1
Вызов подпрограммы 1 для полного плана сверления
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
