526 Ручное управление и наладка
14.4
На
зна
ч
ение
ко
о
р
д
и
н
ат
то
ч
ки
прив
язки
без
испо
льз
о
в
а
ния
тре
х
мерног
о
из
мерительног
о
щупа

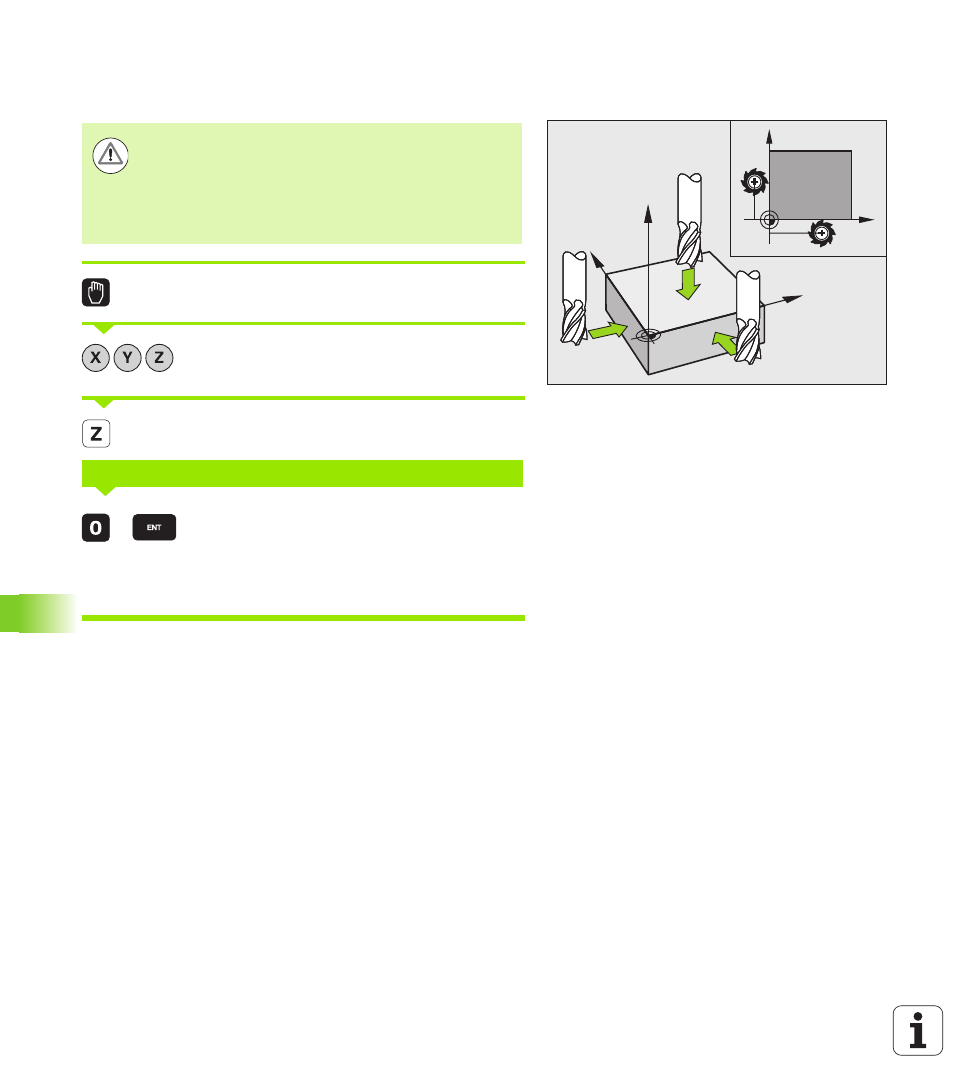

Назначение координат точки привязки с
помощью клавиш оси
Выберите режим работы Ручное управление
Осторожно перемещайте инструмент до тех пор,
пока он не коснется заготовки (след касания)
Выберите ось (все оси также можно выбирать на
ASCII-клавиатуре)
Нулевой инструмент, ось шпинделя: установите
индикацию на известную позицию заготовки
(например, 0) или ввеите толщину d листа. На
плоскости обработки: учитывайте радиус
инструмента
Точки привязки остальных осей назначаются таким же образом.
Если в оси врезания используется предварительно настроенный
инструмент, следует установить индикацию оси врезания на
длину L инструмента или на сумму Z=L+d.
Y
X
Z
X
Y
-R
-R
Мера предосторожности при работе с заготовкой!
Если на поверхности заготовки не должен остаться
след касания, на заготовку укладывается лист
металла извстной толщины d. Тогда для точки
привязки вводится значение, увеличенное на
величину d.
НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z=
