246
Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK

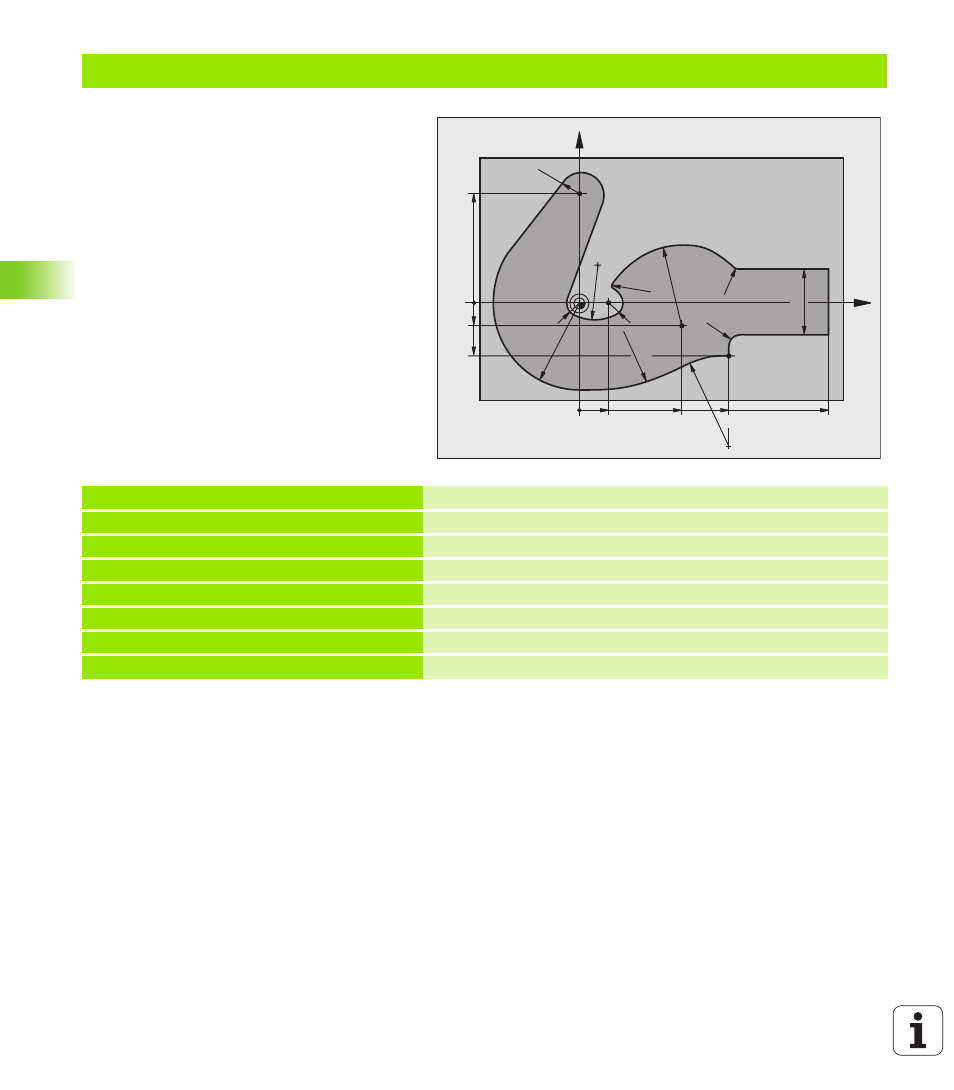

Пример: FK-программирование 3
0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X-45 Y-45 Z-20
Определение заготовки
2 BLK FORM 0.2 X+120 Y+70 Z+0
3 TOOL DEF 1 L+0 R+3
Определение инструмента
4 TOOL CALL 1 Z S4500
Вызов инструмента
5 L Z+250 R0 FMAX
Вывод инструмента из материала
6 L X-70 Y+0 R0 FMAX
Предварительное позиционирование инструмента
7 L Z-5 R0 F1000 M3
Перемещение на глубину обработки
X
Y
110
12
50
-10
44
65
R10
-25
30
R40
R6
R6
R24
R1,5
R36
R5
R5
R65
R50
