Программирование: многоосевая обработка
12.3
Нак
л
онное
фрез
еров
ание
на
нак
л
онной
пл
о
ск
о
сти

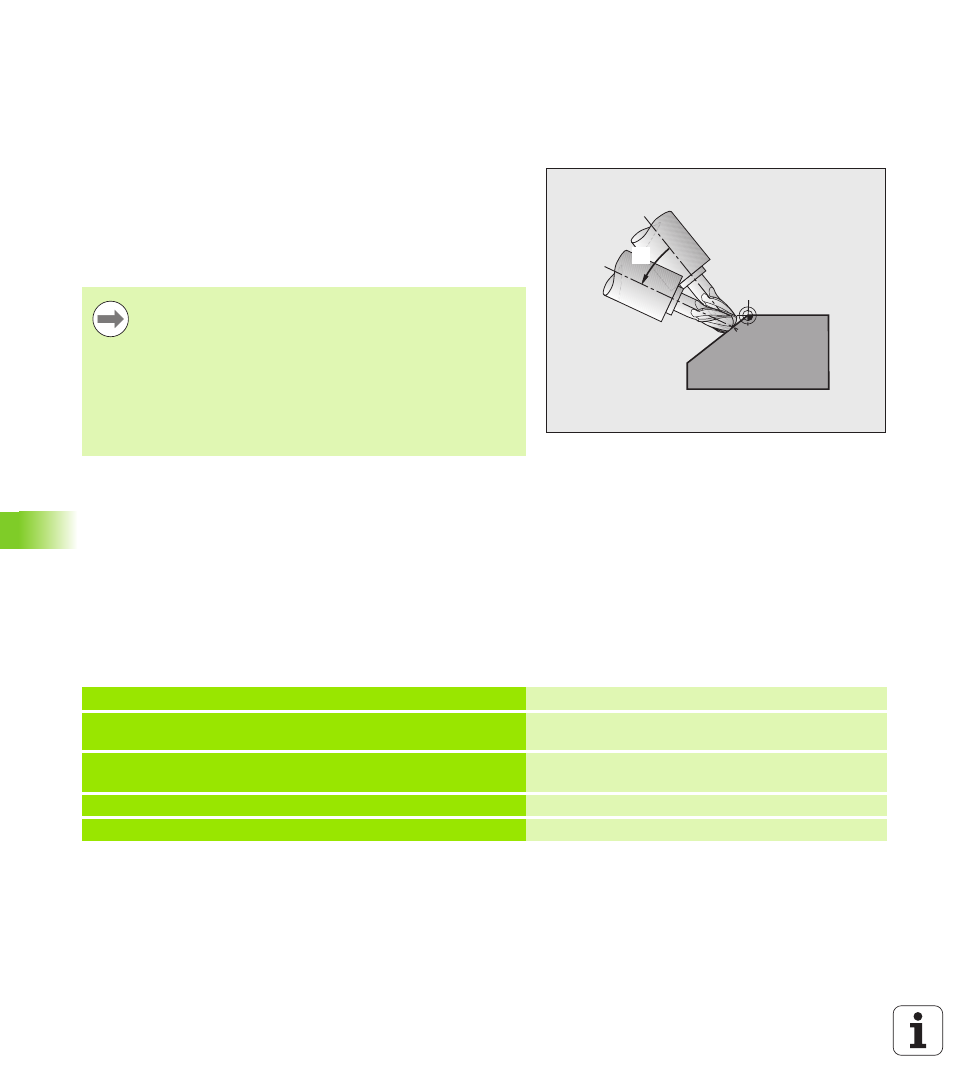

12.3 Наклонное фрезерование на
наклонной плоскости
Функция
Благодаря новым функциям PLANE и M128 можно выполнять
наклонное фрезерование на наклоненной плоскости обработки.
Для этого существует два варианта определения:
Наклонное фрезерование путем инкрементного перемещения
оси вращения
Наклонное фрезерование через векторы нормали
Наклонное фрезерование путем
инкрементного перемещения оси вращения
U
Выведите инструмент из материала
U
Активируйте M128
U
Определите любую PLANE-функцию, учитывая процедуру
работы при позиционировании
U
Инкрементно переместите желаемый угол наклона на
соответствующей оси при помощи кадра прямой
Примеры NC-кадров:
IB
Наклонное фрезерование на наклонной плоскости
можно осуществить только при помощи радиусных
фрез.
При использовании 45°-поворотных
головок/поворотных столов можно определить угол
наклона инструмента при резеровании и как
пространственный угол. Для этого следует
использовать FUNCTION TCPM (смотри „FUNCTION
TCPM (ПО-опция 2)” на странице 464).
...
12 L Z+50 R0 FMAX M128
Позиционирование на безопасную высоту,
активация M128
13 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000
Определение и активация PLANE-функции
14 L IB-17 F1000
Настройка угла наклона
...
Определение обработки на наклонной плоскости
