Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05)
Страница 459
HEIDENHAIN iTNC 530
459
12.2 PLANE-
фу
н
кц
и
я
:
пов
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
U
Расстояние от точки вращения до вершины инструмента
(инкрементно): ЧПУ поворачивает инструмент (стол) вокруг
вершины инструмента. С помощью параметра РАССТ можно
переместить точку вращения поворотного перемещения
относительно текущей позиции вершины инструмета.
U
Подача? F=: скорость движения по траектории, с которой
инструмент должен поворачиваться
Оси вращения следует поворачивать в отдельном кадре
Если оси вращения нужно повернуть в отдельном кадре
позиционирования (выбрана опция STAY), выполняются
следующие действия:
U
Выберите любую PLANE-функцию, определите
автоматический поворот при помощи STAY. При отработке ЧПУ
рассчитывает значения позиций имеющихся на станке осей
вращения и записывает их в систмные параметры Q120 (ось A),
Q121 (ось B) и Q122 (ось C)
U
Определите кадр позиционирования с помощью рассчитанных
ЧПУ значений углов
Примеры NC-кадров: поворот станка с круглым столом C и
поворотным столом A на пространственный угол B+45°.
1
1
1
1

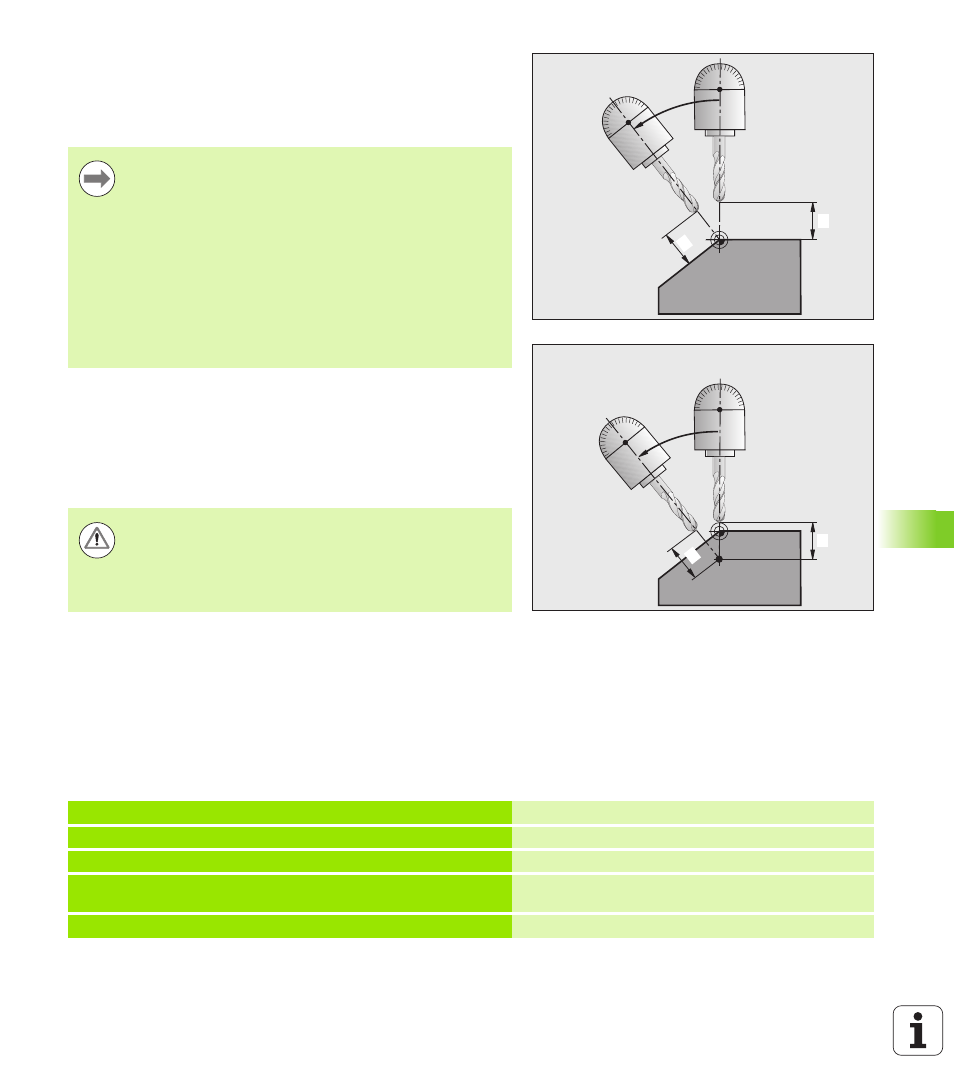

Обратите внимание!
Если перед выполнением поворота инструмент
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, остается в той же позиции (см. илл.
справа в центре,
1
= РАССТ)
Если перед выполнением поворота инструмент не
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, будет смещен относительно
первоначальной позиии (см. илл. справа внизу,
1
=
РАССТ)
Опасность столкновения!
Следует предварительно позиционировать
инструмент так, чтобы при повороте не произошло
столкновения инструмента и заготовки (зажимного
приспособления).
...
12 L Z+250 R0 FMAX
Позиционирование на безопасную высоту
13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY
Определение и активация PLANE-функции
14 L A+Q120 C+Q122 F2000
Позиционирование оси вращения с помощью
значений, рассчитанных системой ЧПУ
...
Определение обработки на наклонной плоскости
