Графическое изображение безопасного
пространства (функция FCL4)

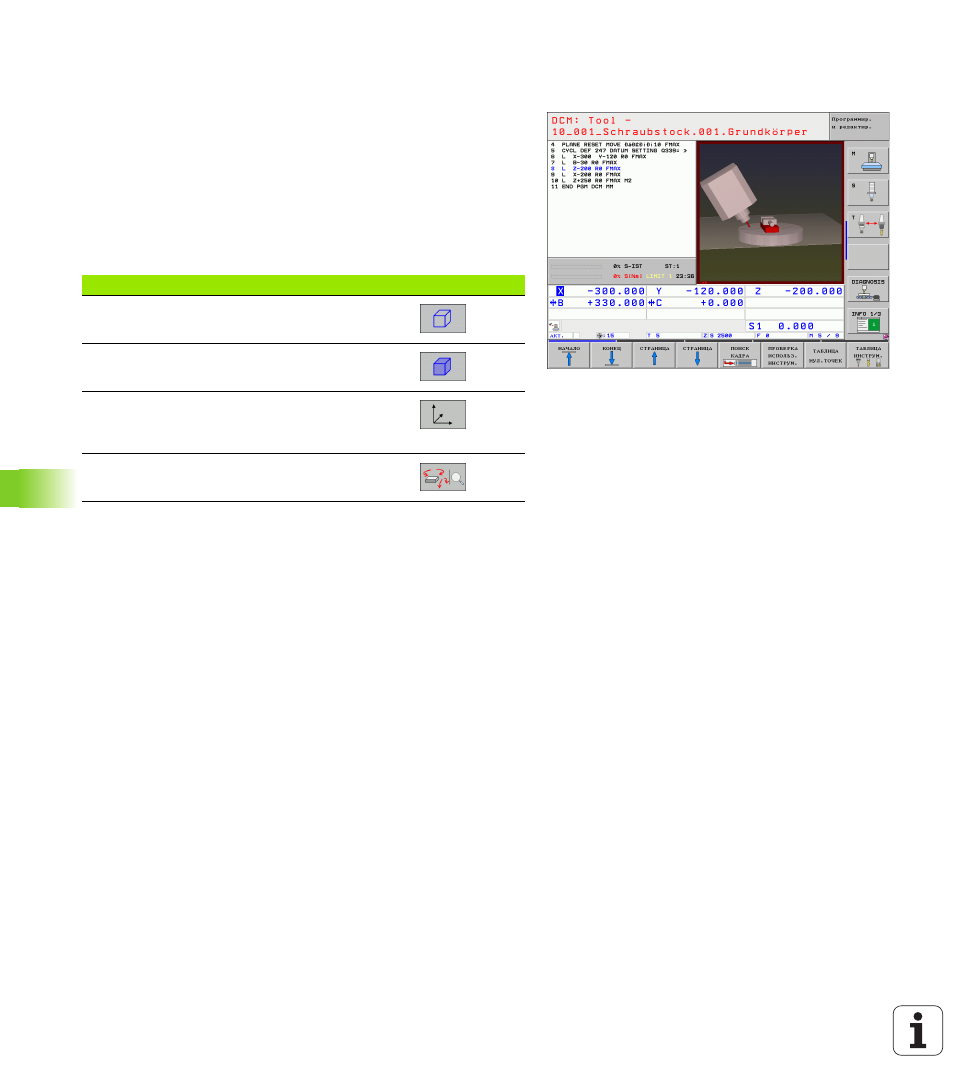

С помощью клавиши разделения экрана дисплея можно
отображать в трехмерном виде определенные на станке
фиксированные объекты столкновения станка и измеренные
зажимные приспособления (смотри „Выполнение программы в
автоматическом и покадровом режимах” на странице 80).
Удерживая нажатой правую кнопку мыши, можно поворачивать
общий вид объектов столкновения. С помощью Softkey мжно
выбирать между различными режимами графического
представления:
Функция Softkey
Переключение между контурной и объемной
моделями представления
Переключение между объемной и прозрачной
моделями представления
Индикация/выключение систем координат,
возникающих при преобразованиях в описании
кинематики
Функции для поворота, вращения и
масштабирования
