HEIDENHAIN iTNC 530
501
13.2
Ра
б
о
та
с
палл
ет
ами
при
обрабо
тке
, ориентиров
анной
на
инстр
умент

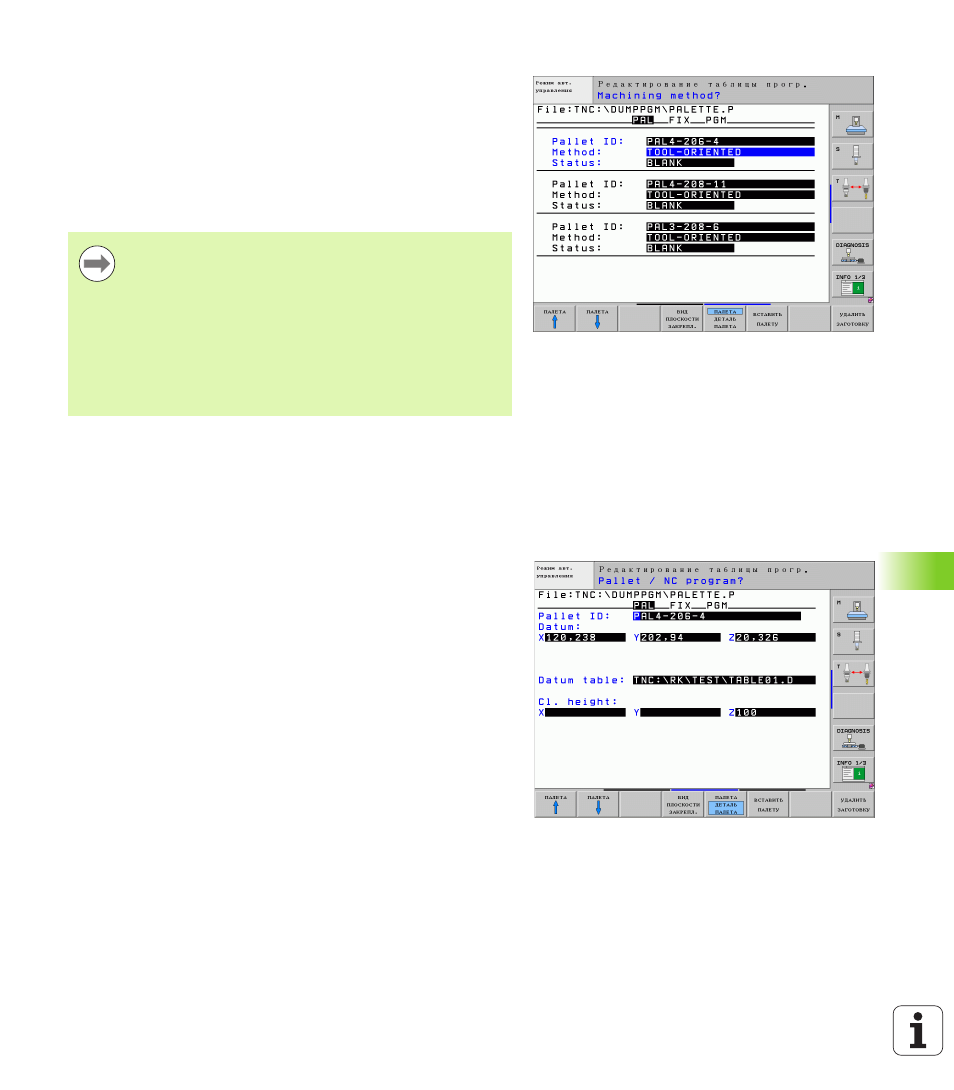

Настройка уровня паллетов
ID паллета: отображается имя паллета
Метод: можно выбирать между методами обработки С
ОРИЕНТАЦИЕЙ НА ЗАГОТОВКУ иС ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ. Сделанный оператором выбор переносится на
соответствующий уровень заготовки и в некоторых случаях
используется для перезаписи имеющихся записанных данных.
В табличном представлении метод С ОРИЕНТАЦИЕЙ НА
ЗАГОТОВКУ отражается как WPO, а С ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ - как TO.
Состояние: Sofkey ЗАГОТОВКА обозначает паллет с
относящимися к нему зажимами или заготовками как еще не
обработанный, в поле "Состояние" вводится BLANK.
Используйте Softkey СВОБОДНОЕ МЕСТО, если намерены
пропустить паллет при обработке, в поле "Состояние" появится
запись EMPTY
Настройка деталей на уровне паллетов
ID паллета: введите имя паллета
Номер предустановки: введите номер предустановки для
паллета
Нулевая точка: введите нулевую точку для паллета
Таблица нулевых точек: запишите название и путь к таблице
нулевых точек для заготовки. Введенные данные назначаются
на уровень зажима и уровень заготовки.
Безоп. высота: (в качестве опции): безопасная позиция для
отдельных осей относительно паллета. Подвод к указанным
позицим выполняется только в том случае, если в NC-макросе
эти значения были считаны и запрограммированы
соответствующим образом.
Запись С ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ/ЗАГОТОВКУ не может быть
настроена клавишей Softkey. Эта запись появляется
только в том случае, если на уровне заготовки ли на
уровне зажима для заготовок настроены разные
методы обработки.
Если метод обработки настраивается на уровне
зажима, записи назначаются на уровень заготовки, и
имеющиеся записанные данные иногда
перезаписываются.
