Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

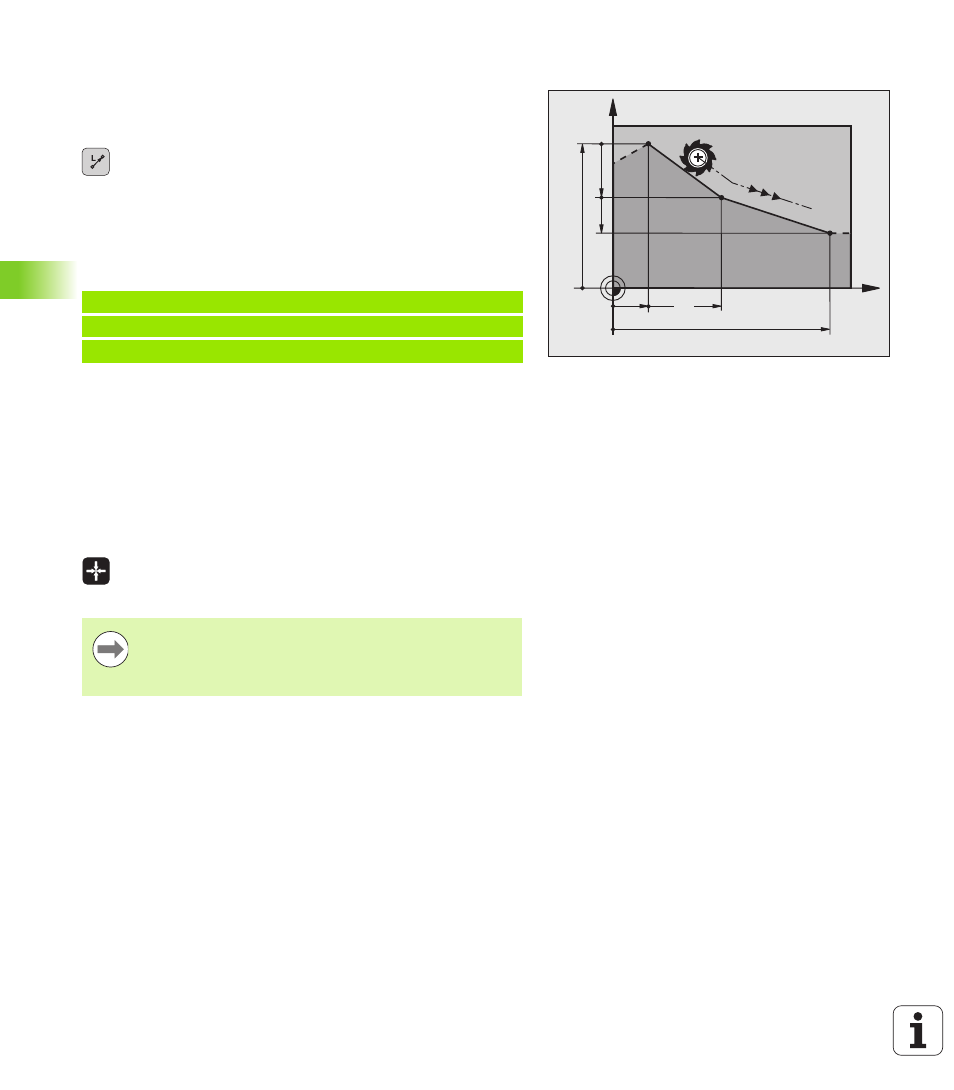

Прямая L
Система ЧПУ перемещает инструмент по прямой от его текущей
позиции к конечной точке прямой. Точка старта яляется конечной
точкой предыдущего кадра.
U
Координаты конечной точки прямой, если
необходимо
U
Поправка на радиус RL/RR/R0
U
Подача F
U
Дополнительная функция M
Примеры NC-кадров
Ввод фактической позиции
Кадр прямой (L-кадр) можно формировать также с помощью
клавиши „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ“:
U
В режиме работы “Ручное управление” следует переместить
инструмент в позицию, которую вы намерены ему прсвоить
U
Переключите индикацию дисплея на
"Программирование/редактирование"
U
Выберите кадр программы, за которым должен быть вставлен
L-кадр
U
Нажмите клавишу „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ
ПОЗИЦИИ“: ЧПУ сформирует L-кадр с
координатами фактической позиции
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Количество осей, сохраняемых в памяти системой
ЧПУ в L-кадре, задается MOD-функцией (смотри
