HEIDENHAIN iTNC 530
279
8.6
Примеры
программиров
ания

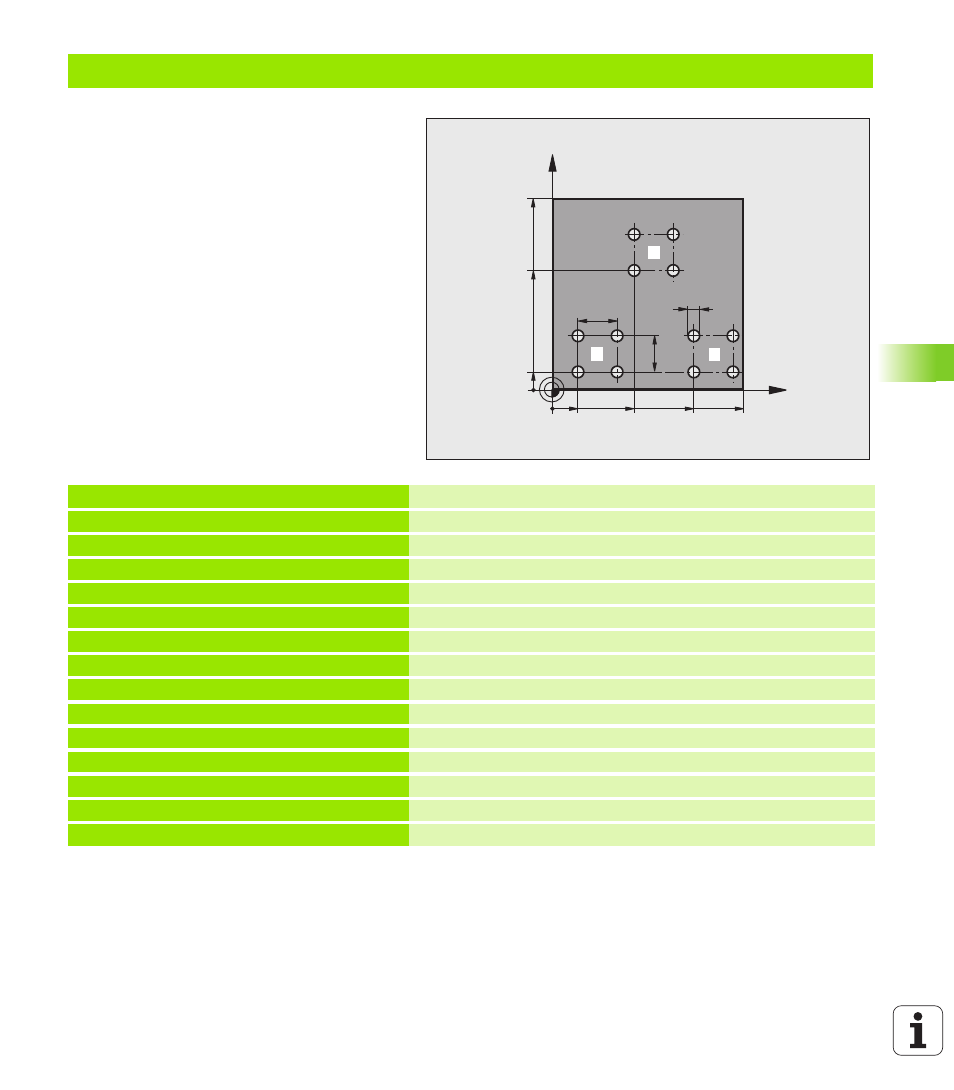

Пример: группы отверстий
Выполнение программы
Подвод к группам отверстий в главной
программе
Вызов группы отверстий (подпрограмма 1)
Один раз запрограммируйте группу
отверстий в подпрограмме 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Определение инструмента
4 TOOL CALL 1 Z S5000
Вызов инструмента
5 L Z+250 R0 FMAX
Вывод инструмента из материала
6 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла "Сверление"
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-10 ;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ПОДАЧИ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=10 ;2-Е БЕЗОП. РАССТ.
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
