Ручное управление и наладка
14.8
На
зна
ч
ение
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

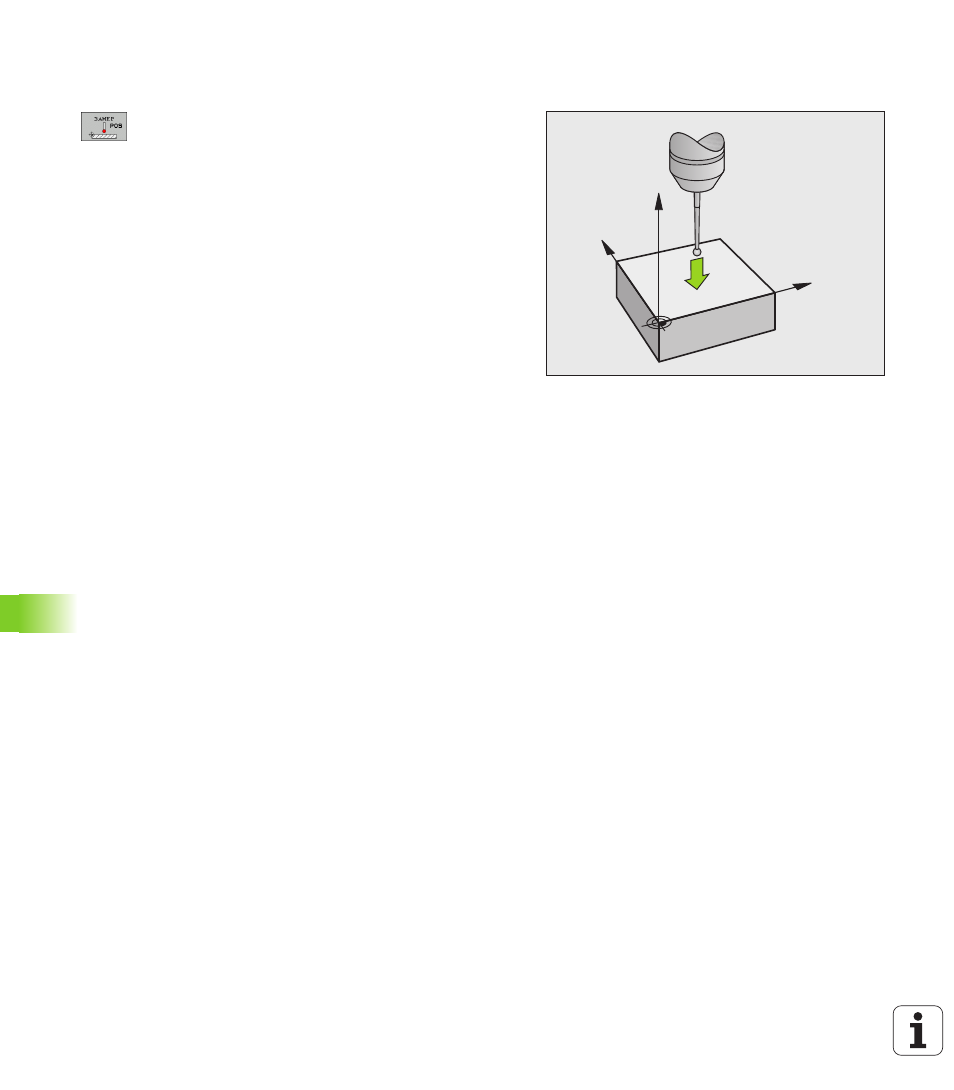

Назначение координат точки привязки на
произвольной оси
U
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U
Позиционируйте измерительный щуп вблизи точки
ощупывания
U
Выберите направление ощупывания и
одновременно ось, для которой назначается точка
привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Точка привязки: введите заданную координату,
присвойте ее с помощью Softkey НАЗНАЧЕНИЕ
ТОЧКИ ПРИВЯЗКИ или запишите значение в
таблицу (смотри „Запись результатов измерения
из циклов измерительного щупа в таблицу
нулевых точек”, страница 536, или смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу предустановок”, страница 537,
или смотри „Сохранение значений измерения в
таблице предустановок паллетов”, страница 538)
U
Завершение функции ощупывания: нажмите
клавишу END
Y
X
Z
