Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05)
Страница 238
238
Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK

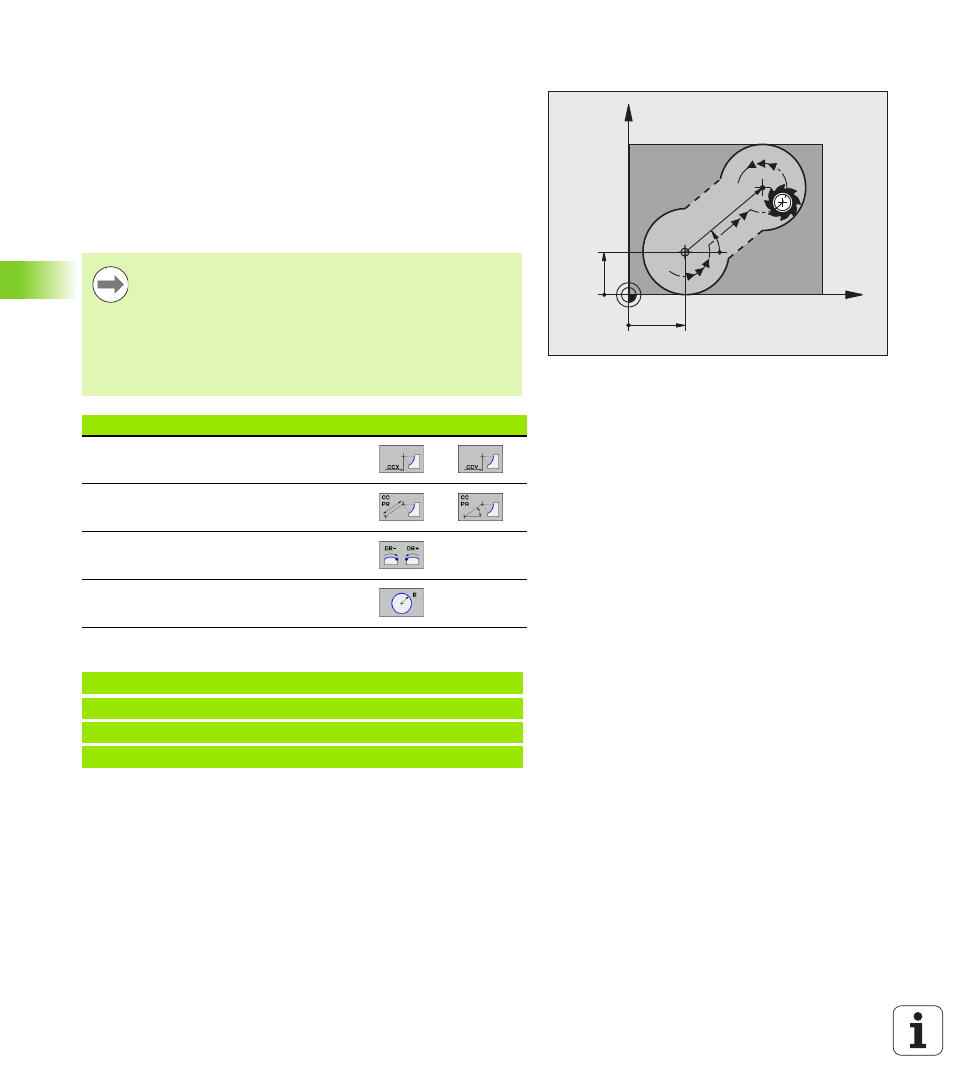

Центр окружности CC, радиус и направление вращения в FC-
/FCT-кадре
Для свободно программируемых круговых траекторий ЧПУ
рассчитывает центр окружности, исходя из введенных анных.
Благодаря этому можно программировать полный круг в кадре
также при помощи FK-программирования.
Если вам необходимо определить центр окружности через
полярные координаты, полюс следует определять не с омощью
CC, а посредством функции FPOL. Действие функции FPOL
сохраняется до следующего кадра, содержащего функцию FPOL,
и задается в декартовых координатах.
Примеры NC-кадров
X
Y
20
15
40°
R35
CC
FPOL
Стандартно запрограммированный или рассчитанный
центр окружности в новом FK-фрагменте не
сохраняется в каестве полюса или центра окружности:
если запрограммированные в обычном режиме
программирования полярные координаты относятся к
полюсу, определенному ранее в CC-кадре, то после
FK-фрагмента координаты этого полюса задаются
повторно при помощи CC-кадра.
Известные данные
Клавиши Softkey
Центр в декартовых координатах
Центр в полярных координатах
Направление вращения круговой
траектории
Радиус круговой траектории
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
