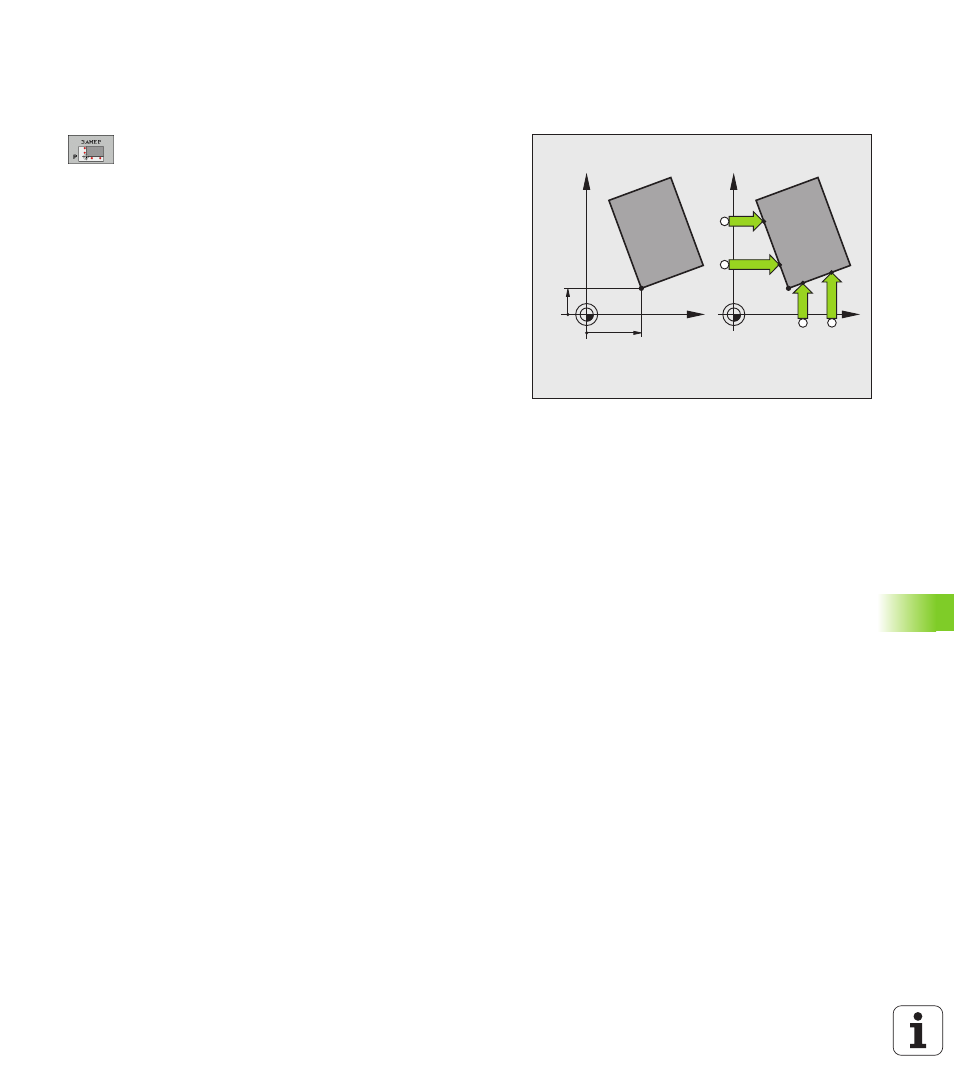

Угол в качестве точки привязки – назначить точки,
ощупывание которых будет выполняться для
разворота плоскости обработки
U
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ P
U
Точки ощупывания из разворота плоскости
обработки ?: нажмите клавишу ENT, чтобы
назначить координаты точек ощупывания
U
Позиционируйте измерительный щуп вблизи
первой точки ощупывания на кромке заготовки,
которая не будет ощупываться для разворота
плоскости обработки
U
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Позиционируйте измерительный щуп вблизи
второй точки ощупывания на той же кромке
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Точка привязки: введите обе координаты точки
привязки в окне меню, назначьте их с помощью
Softkey НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ или
запишите значения в таблицу (смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу нулевых точек”, страница 536, или
смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
страница 537, или смотри „Сохранение значений
измерения в таблице предустановок паллетов”,
U
Завершение функции ощупывания: нажмите
клавишу END
P
