HEIDENHAIN iTNC 530
219
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

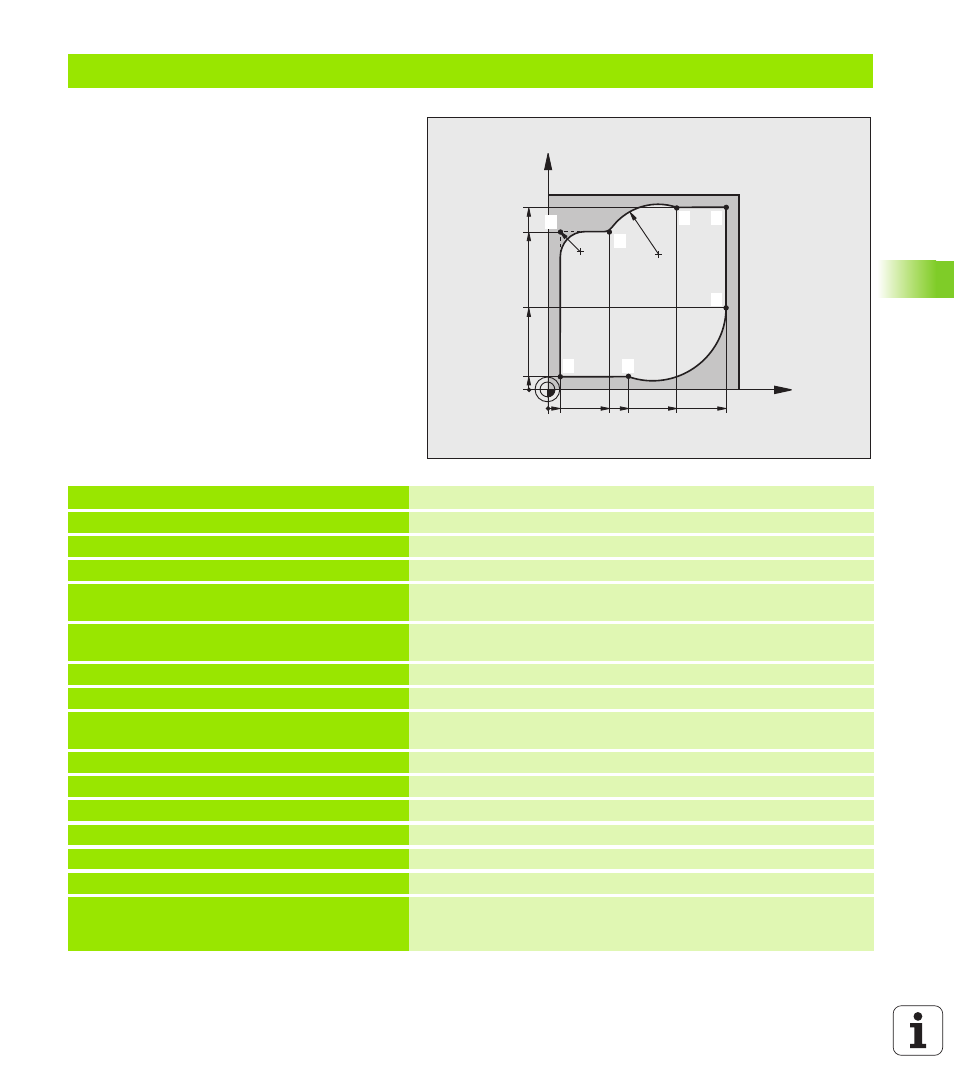

Пример: круговое движение в декартовой системе координат
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки для графического моделирования
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
Определение инструмента в программе
4 TOOL CALL 1 Z S4000
Вызов инструмента с осью шпинделя и частотой вращения
шпинделя
5 L Z+250 R0 FMAX
Вывод инструмента из материала по оси шпинделя на
ускоренном ходу FMAX
6 L X-10 Y-10 R0 FMAX
Предварительное позиционирование инструмента
7 L Z-5 R0 F1000 M3
Перемещение на глубину обработки с подачей F = 1000 мм/мин
8 APPR LCT X+5 Y+5 R5 RL F300
Подвод к контуру в точке 1 по дуге с тангенциальным
примыканием
9 L X+5 Y+85
Точка 2: первая прямая для угла 2
10 RND R10 F150
Ввод радиуса R = 10 мм, скорость подачи: 150 мм/мин
11 L X+30 Y+85
Подвод к точке 3: точка старта окружности с CR
12 CR X+70 Y+95 R+30 DR-
Подвод к точке 4: конечная точка окружности с CR, радиус 30 мм
13 L X+95
Подвод к точке 5
14 L X+95 Y+40
Подвод к точке 6
15 CT X+40 Y+5
Подвод к точке 7: конечная точка окружности, дуга окружности с
тангенциальным примыканием в точке 6, система ЧПУ
рассчитывает радиус самостоятельно
X
Y
95
5
95
5
85
40
40
30
70
R10
R30
1
2
3
4
5
6
7
