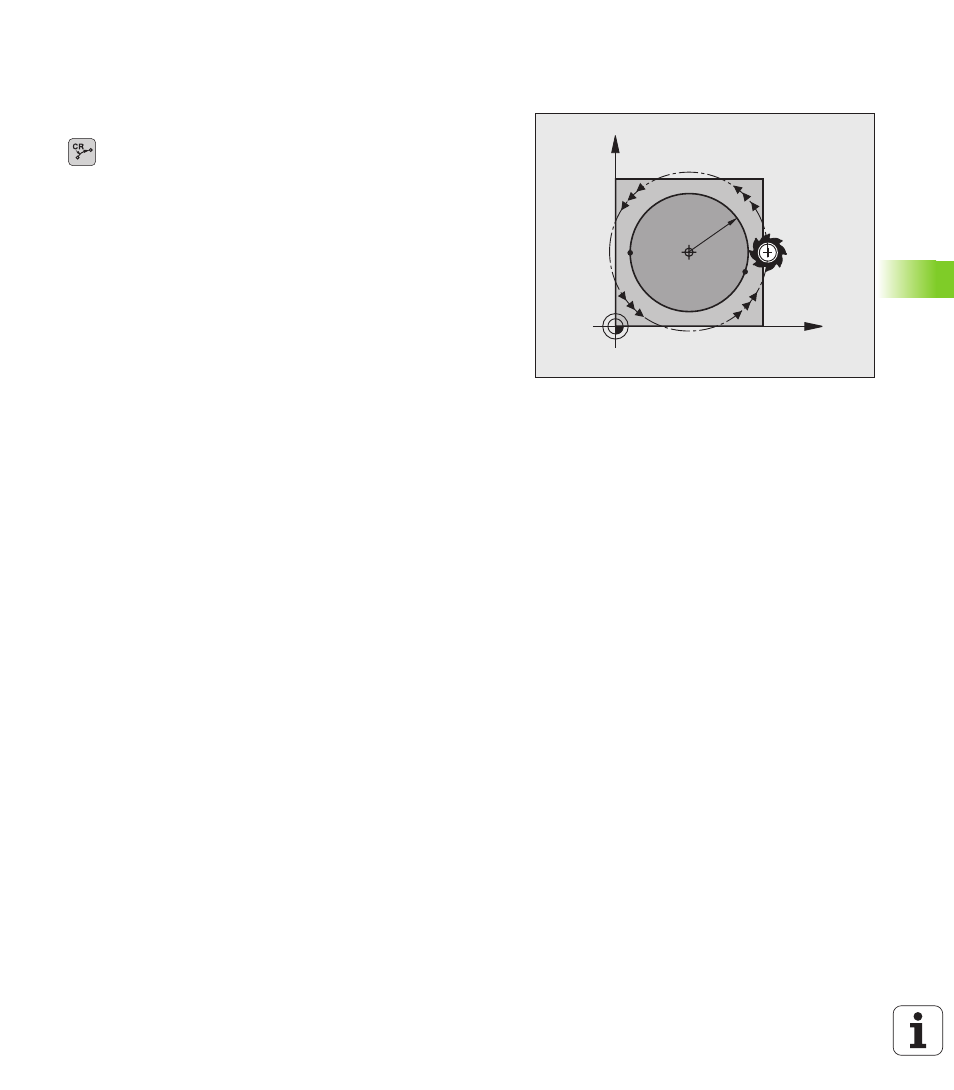

Круговая траектория CR с заданным
радиусом
Инструмент перемещается по круговой траектории с радиусом R.
U
Координаты конечной точки дуги окружности
U
радиус R
Внимание: знак числа определяет величину дуги
окружности!
U
Направление вращения DR
Внимание: Вогнутость или выпуклость
определяется знаком числа!
U
Дополнительная M-функция
U
Подача F
Полный круг
Для полного круга последовательно программируются два кадра
окружности:
Конечная точка первого полукруга является точкой старта для
второго. Конечная точка второго полукруга является точкой
старта для первого.
X
Y
CC
S1=E
E1=S
R
