Программирование: специальные функции
11
.3
Контро
ль
за
ж
и
м
н
ы
х
приспо
соб
л
ений
(
ПО
-опция
DCM)
11.3 Контроль зажимных
приспособлений (ПО-опция DCM)
Основные положения

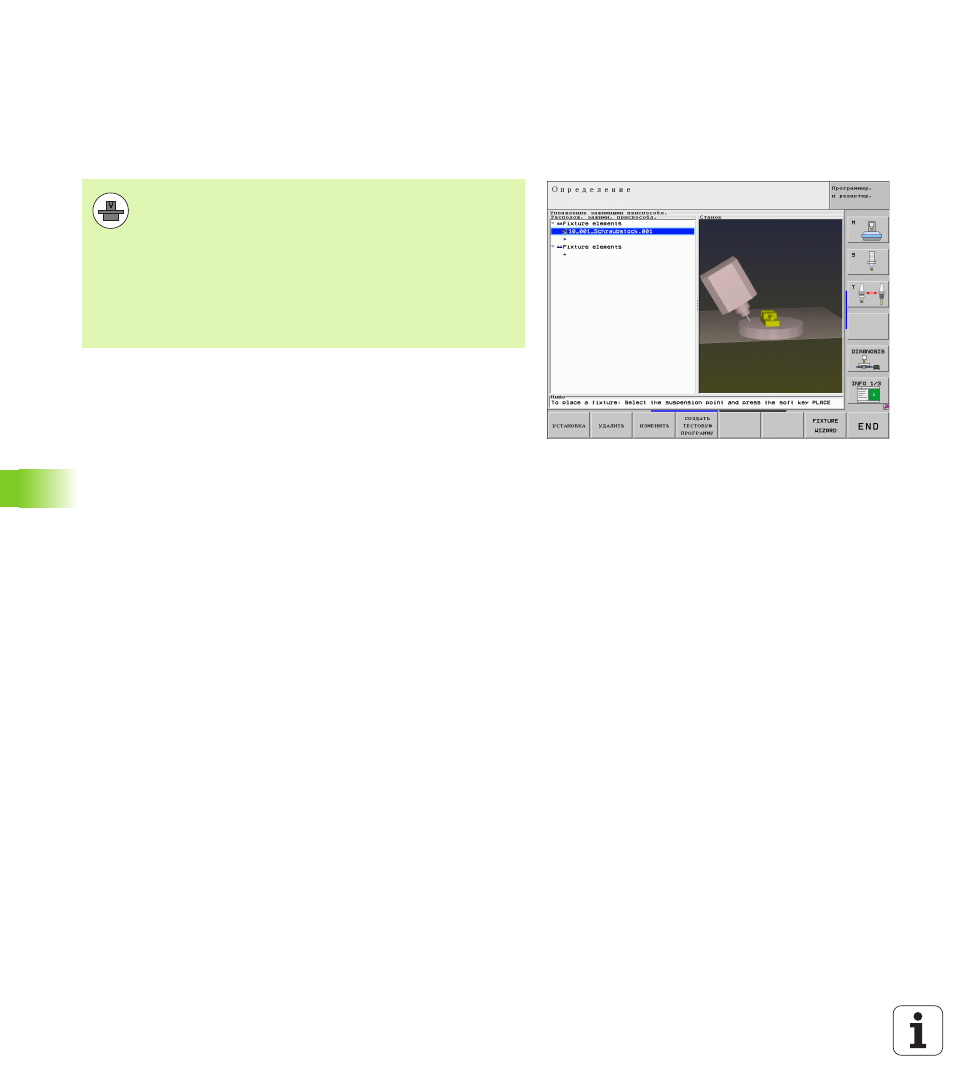

Пользуясь функцией управления зажимными приспособлениями,
можно в режиме ручного управления размещать простые
зажимные приспособления в рабочем пространстве станка для
того, чтобы осуществлять контроль столкнвений инструмента и
зажимного приспособления.
Размещение зажимных приспособлений происходит в несколько
этапов:
Моделирование графического представления зажимных
приспособлений
На веб-сайте HEIDENHAIN фирмы HEIDENHAIN можно найти
графическое представление таких зажимных приспособлений,
как тски или кулачковый патрон в библиотеке зажимных
приспособлений (смотри „Модели зажимных приспособлений”
на странице 383); графические представления были созданы с
помощью ПО для PC (KinematicsDesign). Производитель
станков может моделировать дополнительные зажимные
приспособления и предлагать их оператору для использования.
Файлы с графичским представлением зажимных
приспособлений имеют расширение cft
Параметризация зажимных приспособлений: FixtureWizard
С помощью FixtureWizard (fixture = англ.: зажимное
приспособление) оператор определяет точные размеры
зажимного приспособления, проводя параметризацию модели
зажимного приспособления. FixtureWizard можно использовать
как собствнный инструмент ПК и как часть управления
зажимными приспособлениями системы ЧПУ; FixtureWizard
формирует размещаемое зажимное приспособление с
конкретными, определенными оператором размерами (смотри
„Параметризация зажимных приспособлений: FixtureWizard” на
странице 384). Файлы моделей размещаемых зажимных
приспособлений имеют расширение cft
Чтобы обеспечить возможность использования
контроля зажимных приспособлений, производитель
станков должен определить в описании кинематики
допустимые точки размещения. Соблюдайте указания
инструкции по обслуиванию станка!
Станок должен быть оснащен трехмерным
измерительным щупом для измерения заготовки, в
противном случае оператор не сможет разместить на
станке зажимные приспособления.
