534
Ручное управление и наладка
14.5
Испо
льз
о
в
ание
тре
х
мерног
о
из
мерительног
о
щупа
14.5 Использование трехмерного
измерительного щупа
Обзор

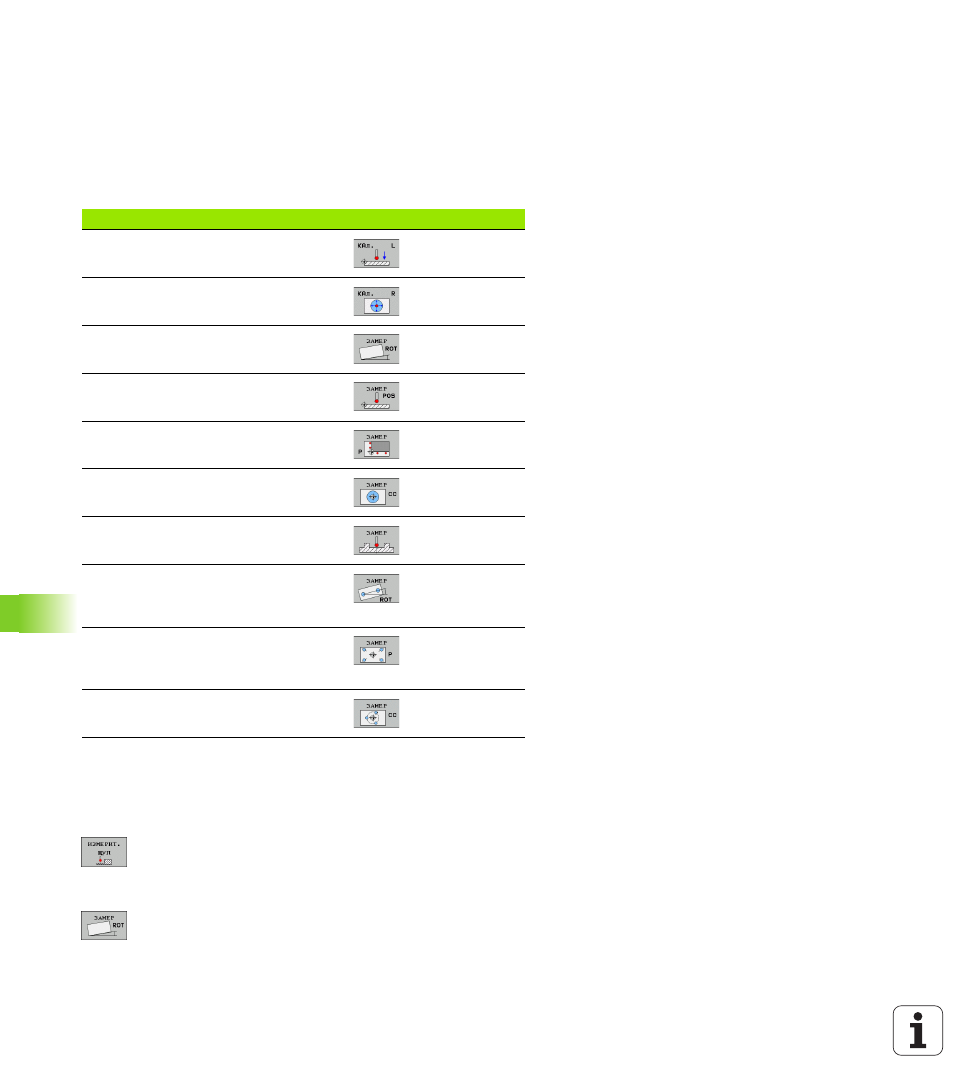

В режиме ручного управления доступны следующие циклы
измерительных щупов:
Выбор цикла измерительного щупа
U
Выберите режим работы "Ручное управление" или "Эл.
маховичок"
U
Выберите функцию ощупывания: нажмите
клавишу Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ.
Система ЧПУ отобразит дополнительные
клавиши Softkey: см. таблицу выше
U
Выберите цикл измерительного щупа: например,
нажмите Softkey ОЩУПЫВАНИЕ ROT; ЧПУ
выведет на экран соответствующее меню
Функция
Softkey
Страница
Калибровка рабочей длины
Калибровка рабочего радиуса
Определение разворота плоскости
обработки с помощью прямой
Назначение координат точки
привязки на выбираемой оси
Назначение угла в качестве точки
привязки
Назначение центра окружности в
качестве точки привязки
Назначение средней оси в качестве
точки привязки
Определение разворота плоскости
обработки по двум
отверстиям/круглым цапфам
Назначение точки привязки по
четырем отверстиям/круглым
цапфам
Назначение центра окружности по
трем отверстиям/цапфам
