HEIDENHAIN iTNC 530
225
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

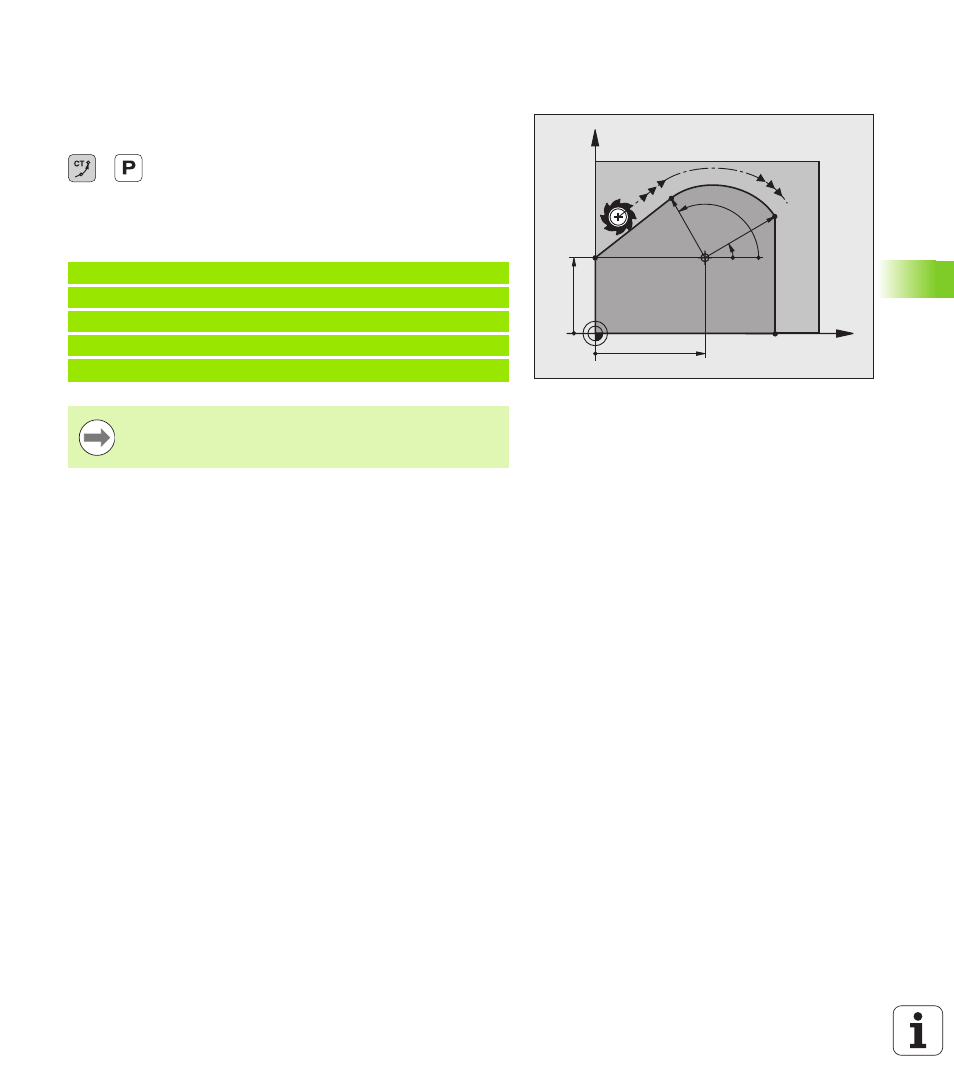

Круговая траектория CTP с тангенциальным
примыканием
Инструмент перемещается по круговой траектории, плавно
примыкающей к предыдущему элементу контура.
U
Радиус в полярных координатах PR: Расстояние от
конечной точки круговой траектории до полюса CC
U
Угол в полярных координатах PA: Угловое
положение конечной точки круговой траектории
Примеры NC-кадров
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Полюс не является центром окружности контура!
