Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK

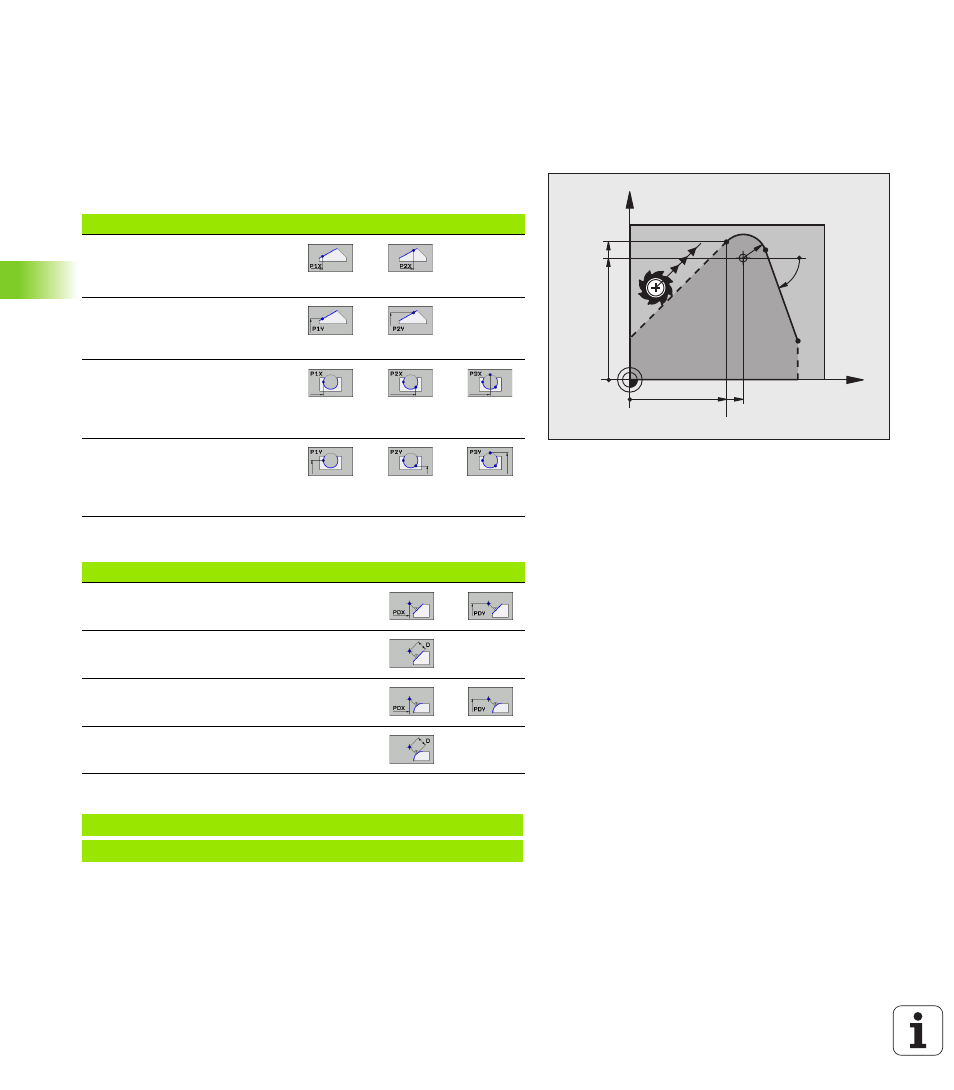

Вспомогательные точки
Как для свободных прямых, так и для свободных круговых
траекторий можно ввести координаты вспомогательных точек,
лежащих на контуре или рядом с ним.
Вспомогательные точки на контуре
Вспомогательные точки лежат непосредственно на прямой либо
на ее продолжении или на круговой траектории.
Вспомогательные точки рядом с контуром
Примеры NC-кадров
X
Y
53
60.071
50
42.929
R10
70°
Известные данные
Клавиши Softkey
X-координата
вспомогательной точки
P1 или P2 прямой
Y-координата
вспомогательной точки
P1 или P2 прямой
X-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Y-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Известные данные
Клавиши Softkey
X- и Y-координата вспомогательной точки
рядом спрямой
Расстояние от вспомогательной точки до
прямой
X- и Y-координата вспомогательной точки
рядом с круговой траекторией
Расстояние от вспомогательной точки до
круговой траектории
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
