Разделение, удлинение и укорачивание элементов контура
Если выбираемые элементы контура на чертеже состыкованы
друг с другом, то соответствующий элемент контура следует
сначала разделить на части. Данная функция автоматически
включается при переключении в режим выбра контура.

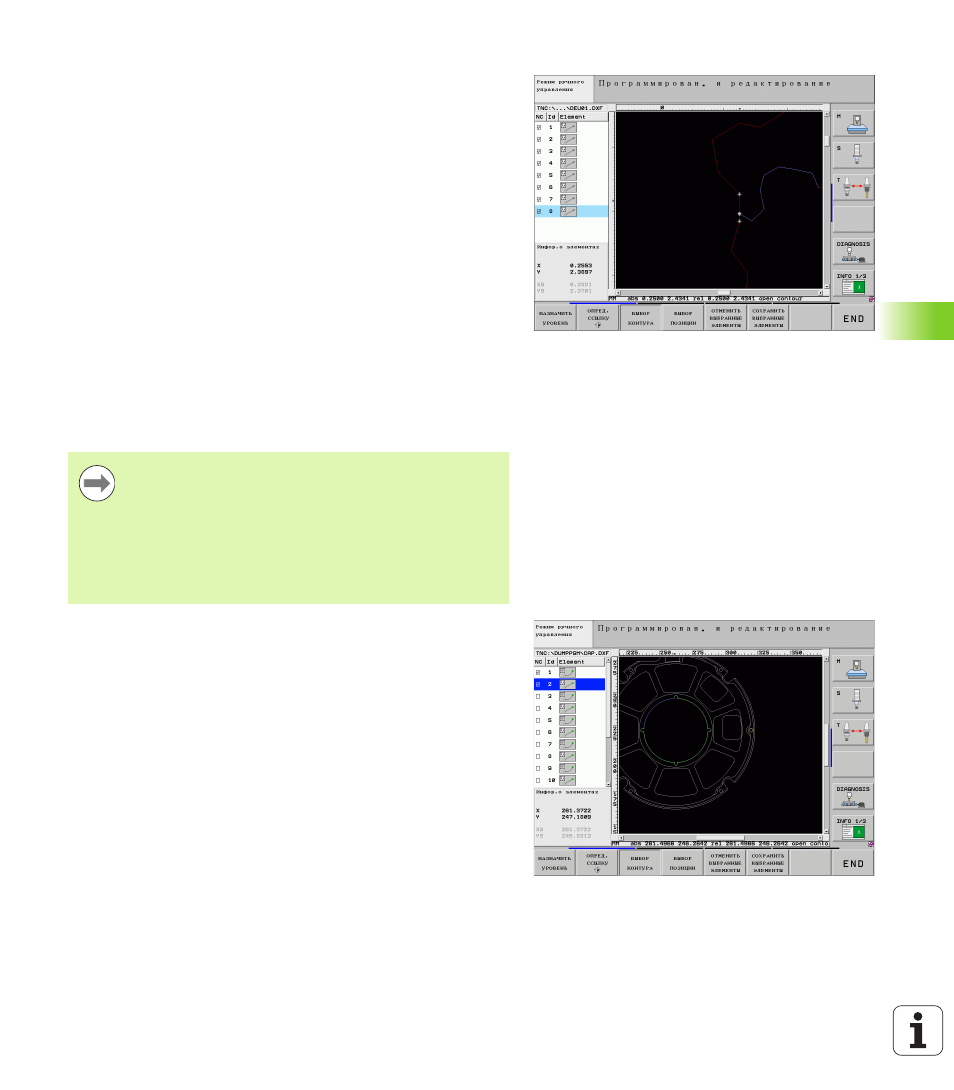

Выполните действия в указанной последовательности:
U
Примыкающий элемент контура выбран, т.е. выделен синим
цветом
U
Щелкните мышью на разделяемом элементе контура: система
ЧПУ отмечает точку пересечения звездочкой с кружком, а
выбираемые конечные точки - простой звездочкой.
U
При нажатой клавише CTRL щелкните мышью на точке
пересечения: система ЧПУ разделяет элемент контура в точке
пересечения и снова вылючает точки. При необходимости ЧПУ
удлиняет или укорачивает примыкающий элемент контура до
точки пересеения двух элементов
U
Повторно щелкните мышью на разделенном элементе контура:
система ЧПУ снова включит точку пересечения и коечные точки
U
Щелкните на нужной конечной точке: программа отмечает
разделенный в данный момент элемент синим цветом
U
Выберите следующий элемент контура
Информация об элементах
Система ЧПУ отображает на дисплее слева внизу различные
данные для элемента контура, который был выбран в оследний
раз щелчком мыши в левом или правом окне.
прямая
Конечная точка прямой и дополнительно выделенная серым
цветом точка старта прямой
Окружность, сегмент окружности
Центр окружности, конечная точка окружности и направление
вращения. Дополнительно выделенная серым цвето точка
старта и радиус окружности
Если удлиняемый/укорачиваемый элемент контура
является прямой, система ЧПУ удлиняет/укорачивает
его линено. Если удлиняемый/укорачиваемый
элемент контура является дугой окружности, система
ЧПУ удлиняет/укорачвает его по окружности.
Для однозначного выбора направления перемещения
при использовании указанных функций необходимо
заранее ыбрать не менее двух элементов контура.
