228 Программирование: программирование контуров
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

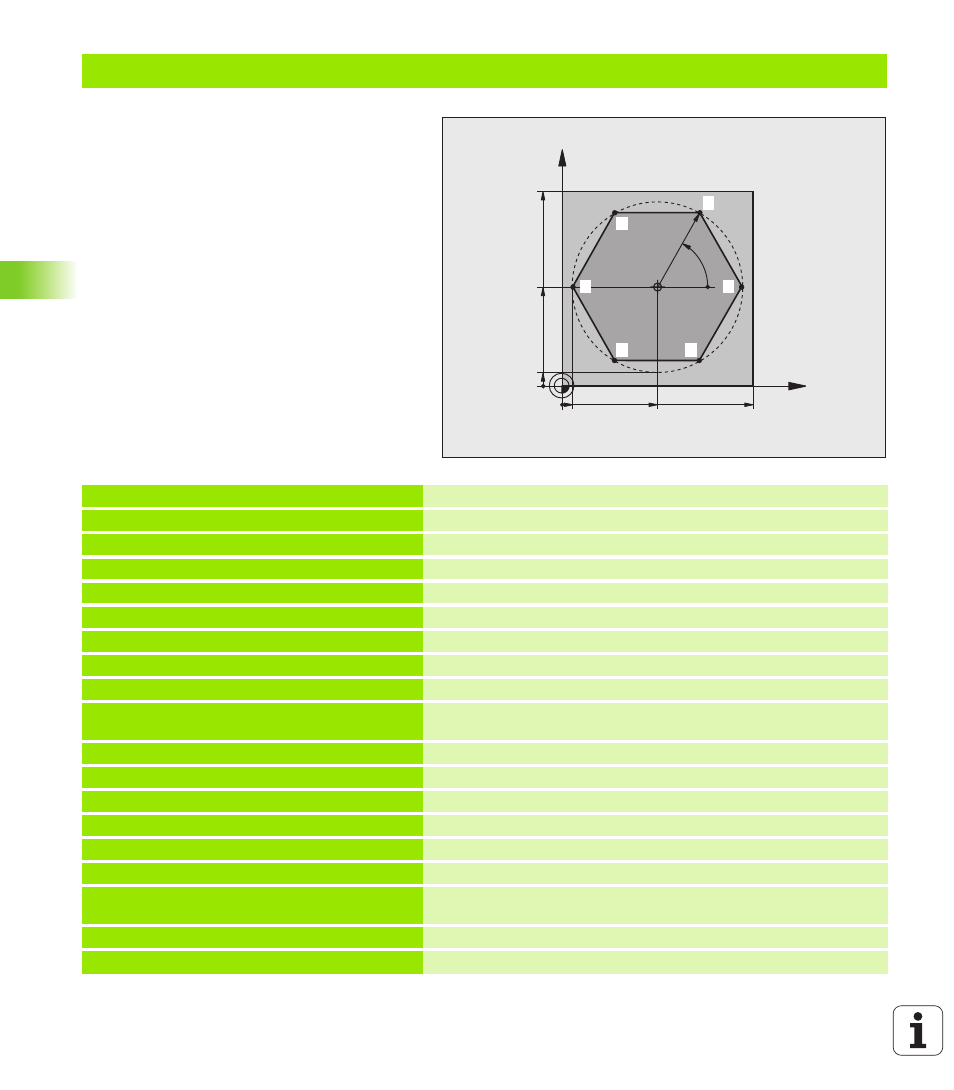

Пример: движение по прямой в полярных координатах
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7.5 Определение инструмента
4 TOOL CALL 1 Z S4000 Вызов инструмента
5 CC X+50 Y+50 Определение точки привязки в полярных координатах
6 L Z+250 R0 FMAX Вывод инструмента из материала
7 LP PR+60 PA+180 R0 FMAX Предварительное позиционирование инструмента
8 L Z-5 R0 F1000 M3 Перемещение на глубину обработки
9 APPR PLCT PR+45 PA+180 R5 RL F250 Подвод к контуру в точке 1 по окружности с тангенциальным
примыканием
10 LP PA+120 Подвод к точке 2
11 LP PA+60 Подвод к точке 3
12 LP PA+0 Подвод к точке 4
13 LP PA-60 Подвод к точке 5
14 LP PA-120 Подвод к точке 6
15 LP PA+180 Подвод к точке 1
16 DEP PLCT PR+60 PA+180 R5 F1000 Отвод от контура по окружности с тангенциальным
примыканием
17 L Z+250 R0 FMAX M2 Вывод инструмента из материала, конец программы
18 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
