Позиционирование с ручным вводом данных
15.1
Программиров
ание
и
от
р
а
б
о
тк
а
про
стых
программ
15.1 Программирование и
отработка простых программ
Для простых видов обработки или предварительного
позиционирования инструмента предназначен режим работы
"Позиционирование с ручным вводом данных". В нем можно
ввести и напрямую выполнить короткую программу в фомате
программирования открытым текстом HEIDENHAIN или в
формате DIN/ISO. Можно также вызывать циклы ЧПУ. Программа
хранится в памяти в файле $MDI. При позиционировании с
ручным вводом данных можно активировать дополнительную
индикацию состояния.
Позиционирование с ручным вводом данных
Выберите режим работы "Позиционирование с
ручным вводом данных". Программирование
файла $MDI произвольным оразом
Запустите выполнение программы нажатием
внешней клавиши СТАРТ

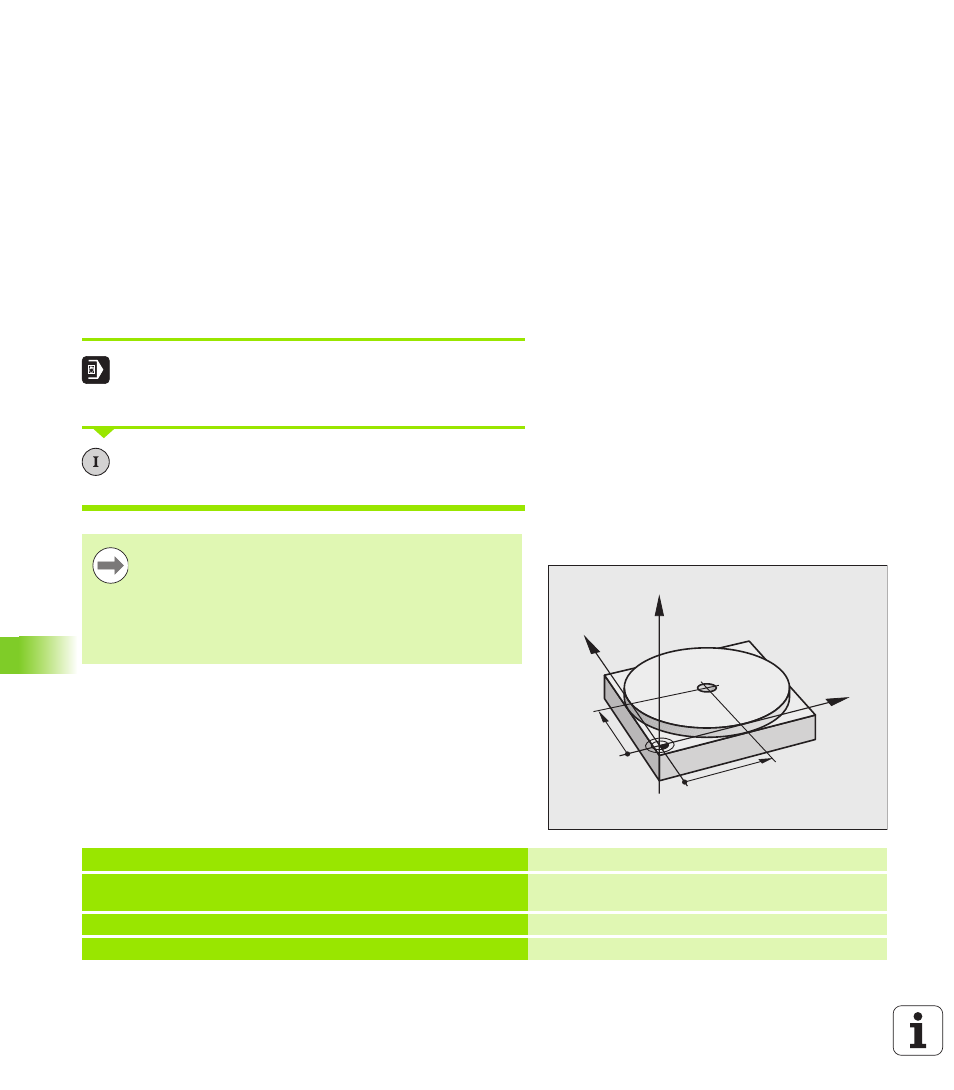

Пример 1
В отдельной заготовке должно быть предусмотрено отверстие
глубиной 20 мм. После зажима заготовки, выверки и назначения
координат точки привязки можно запрограммировать и проделать
отверстие с помощью нескольких трок программы.
Сначала инструмент предварительно позиционируется над
заготовкой с помощью кадров прямых на безопасном расстоянии,
равном 5 мм, над отверстием. Затем проделывается отверстие с
помощью цикла 200 СВЕРЛЕНИЕ
Ограничения
Отсутствуют функции программирования свободного
контура FK, графики при программировании и графики
при отаботке программ.
Файл $MDI не должен содержать вызов программы
(PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
Определение инструмента: нулевой
инструмент, радиус 5
2 TOOL CALL 1 Z S2000
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
