Cybex FT-360S Functional Trainer Owner’s Manual
Сборка
Стр. 6-12
9. Разместите этикетки на отягощениях (см. шаги 9A - 9E и Рисунок 11).
Приготовьте лист с этикетками для блока пластин-отягощений. A. ПРИМЕЧАНИЕ: Некоторые из 25
наклеек с цифрами останутся неиспользованными.
Осторожно отделите подложку от этикетки. Совместите отверстия в этикетках с соответствующими B.
отверстиями стойки с отягощениями. ПРИМЕЧАНИЕ: Не допускайте контакта липкого слоя с
отягощениями на данном этапе.
Проденьте направляющий элемент через каждое из отверстий на трафарете. C. ПРИМЕЧАНИЕ:
Направляющим элементом может быть любой предмет, который по размерам проходит в
отверстие блока пластин-отягощений (например, шпилька для фиксации веса).
Аккуратно разместите этикетку и расправьте ее на D.
отягощениях.
Осторожно удалите верхний слой (трафарет). E.
Наклейки с цифрами должны остаться на
отягощениях.
За пружину следует браться здесь
Растяните пружину вниз и
просуньте крюк в крепящий
конец троса
ПРИМЕЧАНИЕ: Крюки могут быть
повернуты в любом направлении
(т.е. в направлении другой пружины
или в противоположном направлении).

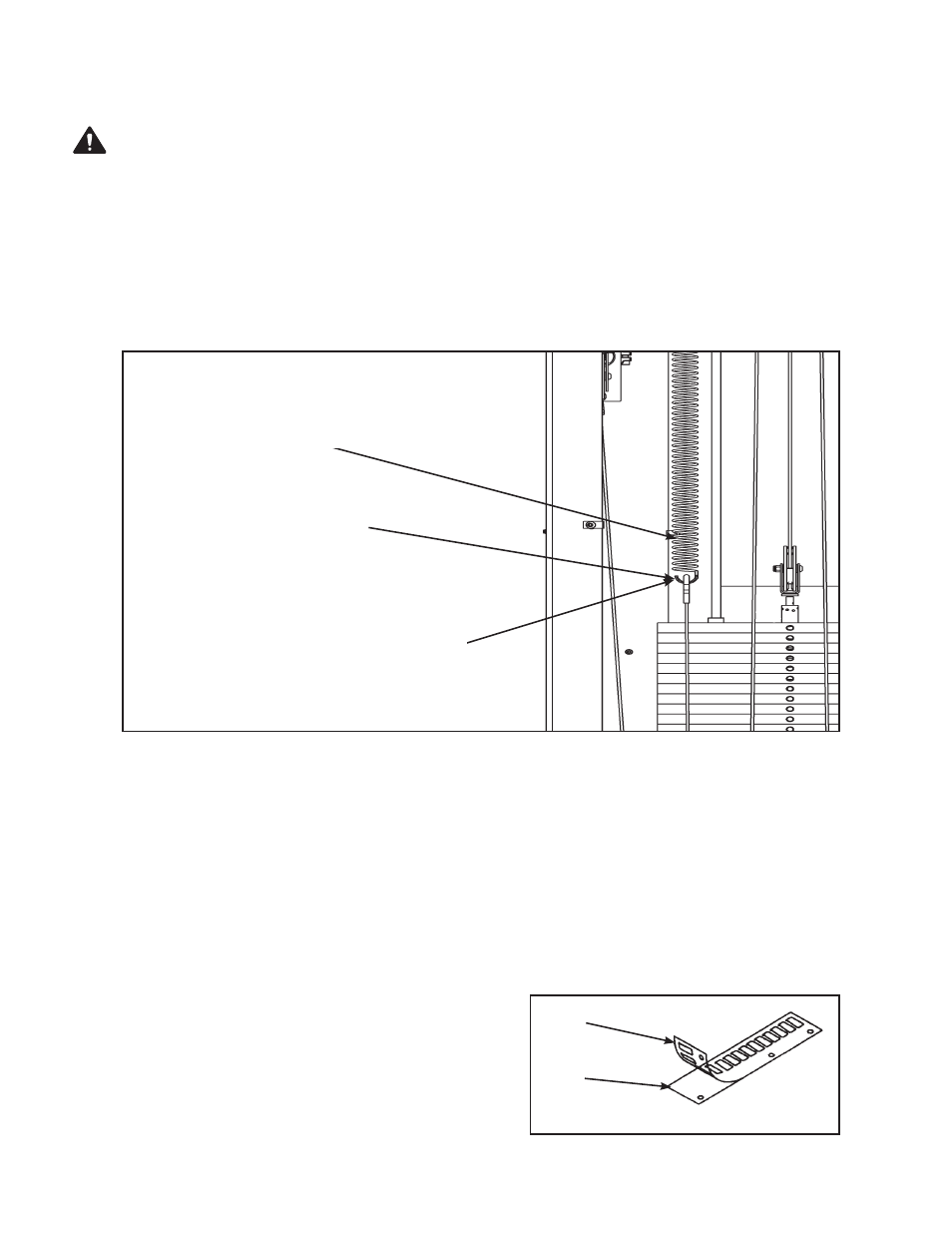

Рисунок 10
Рисунок 11
Верхний слой
Подложка
Повторите шаги 7A - 7D для подсоединения верхнего конца другой пружины. E.
ВНИМАНИЕ! Соблюдайте крайнюю осторожность при установке пружин. Несоблюдение данного
правила может стать причиной травмы.
8. Вновь подсоедините нижний конец каждой из пружин (см. шаги 8A - 8D и Рисунок 10).
Крепко возьмитесь за нижний конец пружины. A.
Растяните пружину вниз одной рукой. B.
Другой рукой подсоедините крепящий конец троса к пружине (крюк на конце). C.
Повторите шаги 8A - 8C для подсоединения нижнего конца другой пружины. D.
