Cybex FT-360S Functional Trainer Owner’s Manual
Сборка
Стр. 6-10
Приподнимите одну из направляющих штанг на
B.
высоту, достаточную чтобы обнажить верхнее
пружинное кольцо. С помощью щипцов удалите
верхнее пружинное стопорное кольцо и опустите
направляющую штангу.
Удалите нижнее пружинное кольцо и волнистую
C.
шайбу.
Повторите шаги 5B и C с другой стороны.
D.
Слегка приподнимите и наклоните направляющие
E.
штанги наружу.
Осторожно снимите верхнее отягощение.
F.
Начисто протрите направляющие штанги по всей
G.
длине. Смажьте тонким слоем среднетяжелого
машинного масла.
Волнистая шайба
и нижнее пружинное
кольцо в нижней
выемке
Верхнее пружинное
стопорное кольцо в
верхней выемке
Рама
С помощью ассистента осторожно установите на место отягощения (по одному за прием).
H.
ПРИМЕЧАНИЕ: При установке пластин-отягощений расположите пластины таким образом,
чтобы широкие края фитингов были обращены вверх, а узкие края фитингов – вниз. См. Рисунки
7A и 7B.
Осторожно спустите верхнее отягощение через направляющие штанги.
I.
На одной из направляющих штанг разместите нижнее пружинное кольцо и волнистую шайбу (как
J.
минимум на 5 сантиметров ниже верхнего конца направляющей штанги). Осторожно отклоните
направляющие штанги назад, внутрь колонны, и установите их в отверстия для направляющих штанг.
Приподнимите направляющую штангу через крепежное отверстие и установите верхнее пружинное
K.
стопорное кольцо в верхней выемке направляющей штанги. См. Рисунок 6B.
Опустите направляющую штангу и прижмите волнистую шайбу и нижнее пружинное стопорное
L.
кольцо. См. Рисунок 6B.
Повторите шаги I - K с другой направляющей штангой.
M.
Снова поместите натяжной ролик и ремень внутрь колонны и повторно установите натяжной
N.
ролик/ремень на верхнее отягощение. См. Рисунок 4.

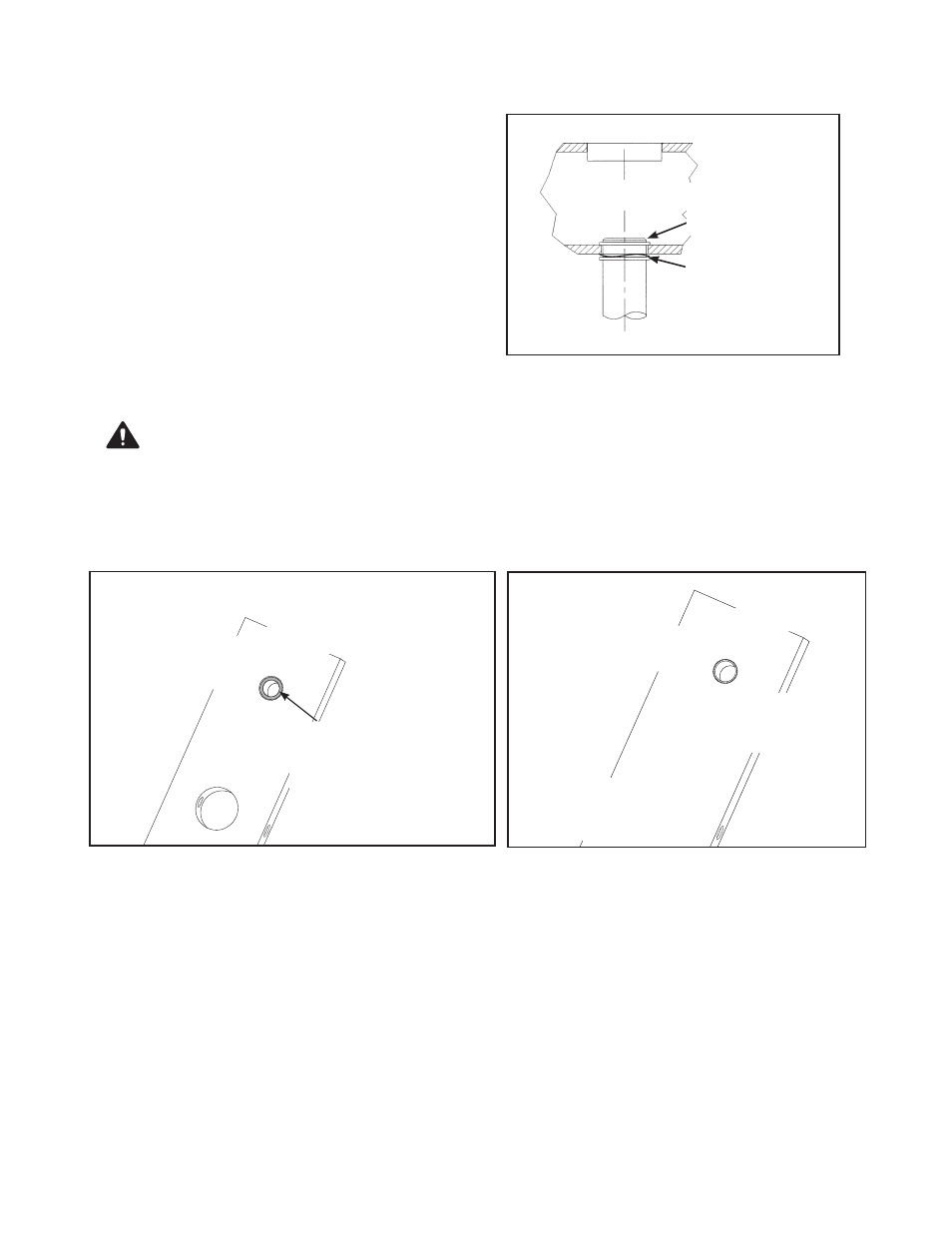

Рисунок 6B
ВНИМАНИЕ: Соблюдайте крайнюю осторожность, поскольку блок пластин-отягощений
без установленных направляющих штанг неустойчив. Несоблюдение данного
правила повлечет причинение травм.
УЗКИЙ край
фитинга
НЕПР
АВИЛЬНО
ШИРОКИЙ
край фитинга
обращен вверх
ПРАВИЛЬНО
ПРИМЕЧАНИЕ: Узкий край
фитинга должен быть
обращен вниз.
Рисунок 7A
Рисунок 7B
