Cybex FT-360S Functional Trainer Owner’s Manual
Сборка
Стр. 6-9
ВНИМАНИЕ: Соблюдайте крайнюю осторожность при установке блока пластин-
отягощений. Несоблюдение данного правила может стать причиной травмы.
ПРИМЕЧАНИЕ: В выполнении данной процедуры должны участвовать два человека.

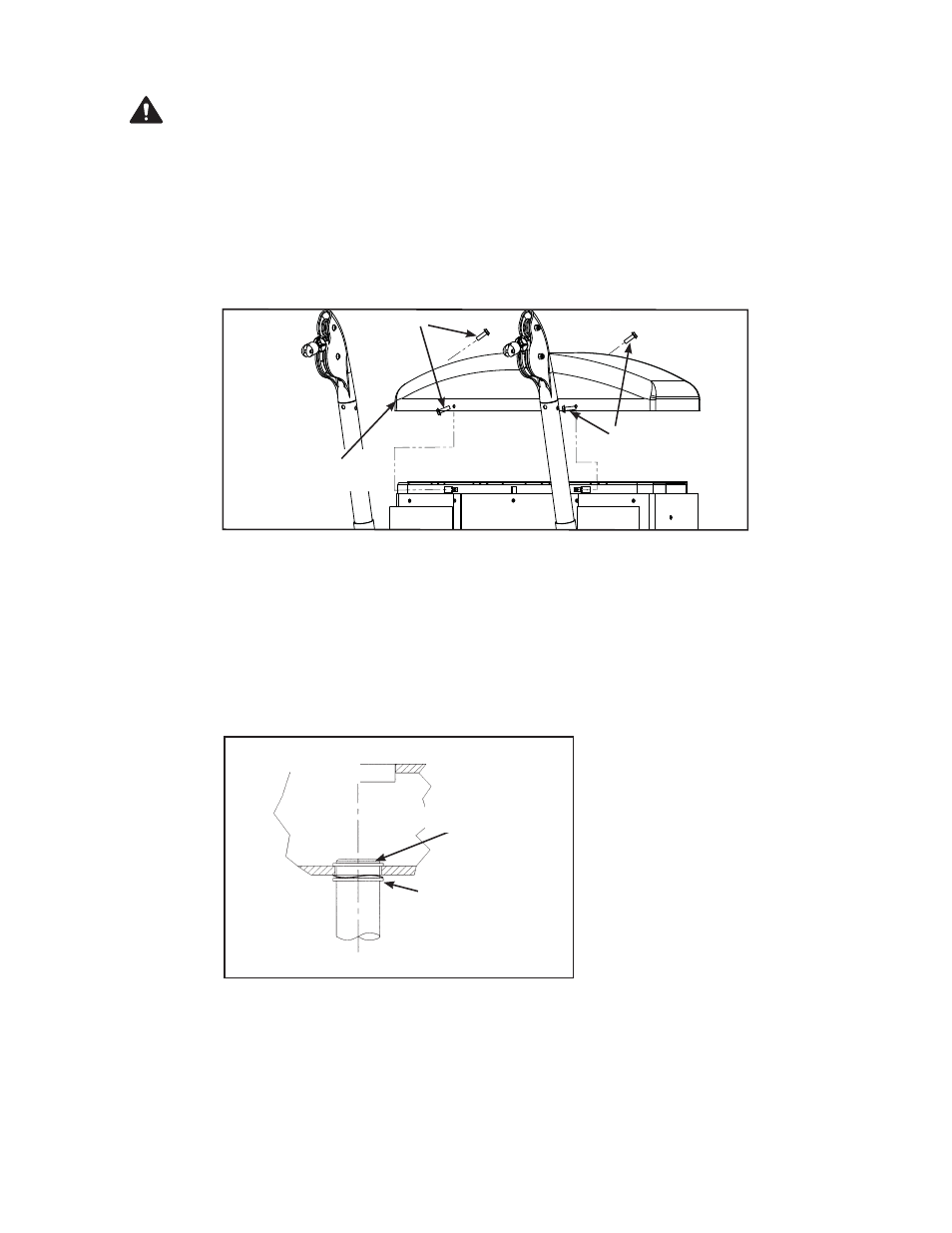

4. Снимите верхний защитный кожух.
С помощью 1/8-дюймового шестигранного торцевого гаечного ключа извлеките 4 винта,
A.
крепящих верхний защитный кожух. См. Рисунок 5.
Отложите винты и верхний защитный кожух в сторону.
B.
5. Установите блок пластин-отягощений (см. шаги 5A - 5N и Рисунки 6A - 8).
С помощью щипцов сместите нижнее пружинное стопорное кольцо (и волнистую шайбу)
A.
вниз примерно на 5 сантиметров от верхней части направляющей штанги (тем самым будет
обеспечен доступ к верхнему кольцу). Повторите этот шаг с другой направляющей штангой.
См. Рисунок 6A.
Рисунок 6A
Волнистая шайба
и нижнее пружинное
кольцо
Верхнее пружинное
кольцо
Рама
Винты
Верхний
защитный кожух
Винты
Рисунок 5
