Cybex FT-360S Functional Trainer Owner’s Manual
Сборка
Стр. 6-5
Установка карабинов
1. Установка карабинов (см. шаги 1A, 1B и Рисунок 1).
Переведите рычаги в положение, соответствующее высоте узла.
A.
Приготовьте два карабина (#61).
B.
Закрепите каждый из карабинов (#61) на тросе (на обоих его концах).
C.
См. Рисунок 1.
61
Рисунок 1
Рисунок 3
98
98
Наклоните
тренажер вперед
и установите
подкладки с обеих
сторон.
Наклоните
тренажер назад
и установите
подкладки с
обеих сторон.

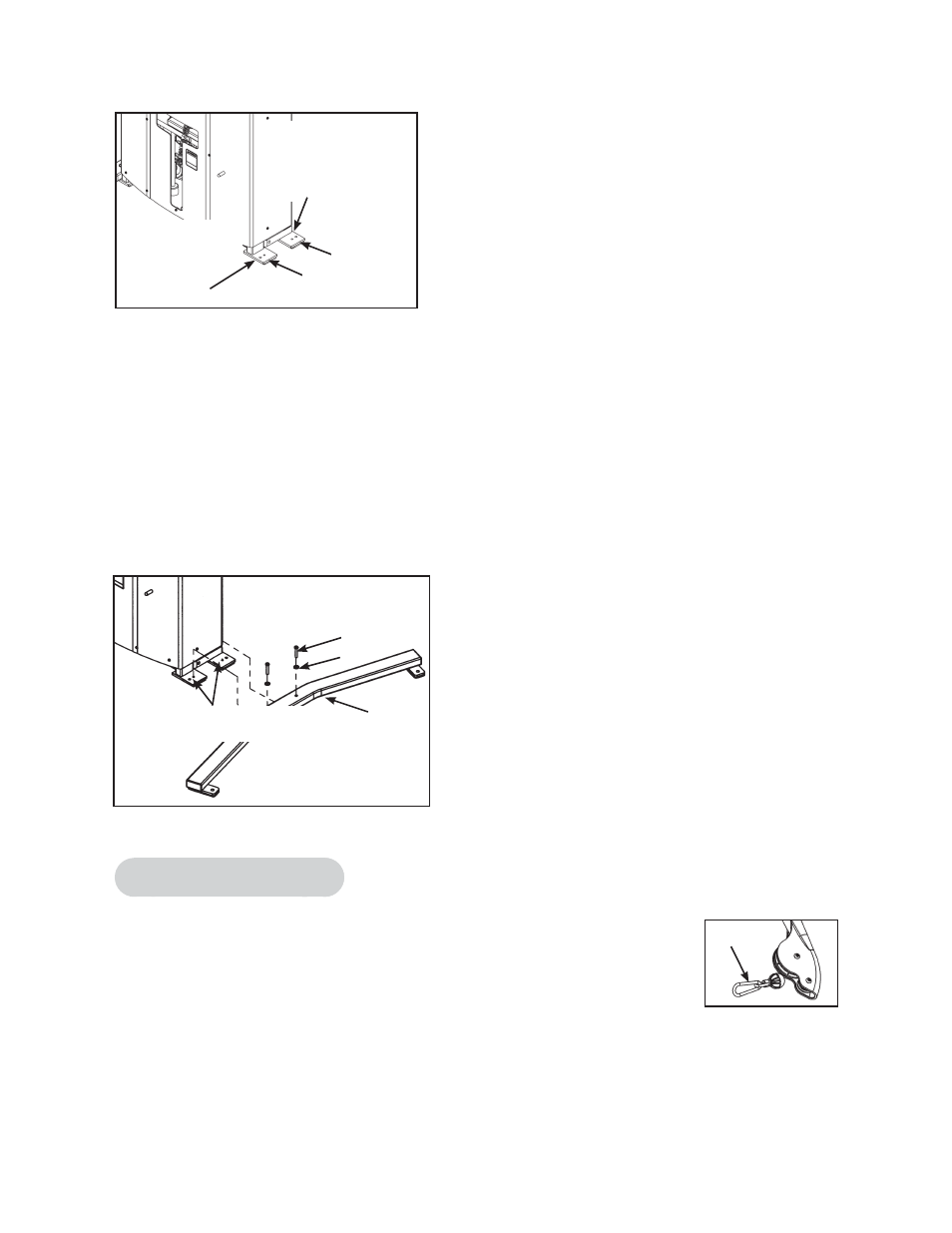

4. Установка опор (см. шаги 4A - 4D и Рисунок 4).
Приготовьте четыре винта BHSCS 0,375-16 x 2,00 (черных, #80), четыре черные шайбы 0,3125
A.
(#81) и две опоры (#103).
Совместите одну из опор с отверстиями в раме. См. Рисунок 4.
B.
Закрепите опору с помощью двух винтов BHSCS 0,375-16 x 2,00 (черных, #80) и двух черных
C.
шайб 0,3125 (#81), как показано на Рисунке 4.
Повторите шаги 4B - 4C, чтобы установить другую опору.
D.
Рисунок 4
80
81
103
ПРИМЕЧАНИЕ: Используйте
внутренние отверстия
