Cybex FT-360S Functional Trainer Owner’s Manual
Сборка
Стр. 6-2
ВНИМАНИЕ! При сборке тренажера FT-360S соблюдайте крайнюю осторожность (особенно
находясь внутри конструкции). Несоблюдение данного правила может стать
причиной травмы.
Необходимые инструменты
7/32-дюймовый шестигранный
• •
Резиновый молоток
торцевой гаечный ключ
1/8-дюймовый шестигранный
• •
Универсальный нож со сменными лезвиями
торцевой гаечный ключ
Гаечный ключ с ограничением
•
по крутящему моменту
Щипцы (для удаления пружинного
•
стопорного кольца)
Распаковка
ПРИМЕЧАНИЕ: В сборке тренажера FT-360S должно участвовать не менее двух человек.
1. Перед сборкой тренажера FT-360S внимательно прочтите и усвойте все инструкции.
ПРИМЕЧАНИЕ: Каждый пронумерованный шаг в инструкциях по сборке сообщает о том, что
Вам предстоит делать. Помеченные буквами шаги, следующие после каждого
пронумерованного шага, описывают необходимую процедуру. Не переходите к
выполнению шага 2, пока внимательно не прочтете все инструкции по сборке.
2.
Распаковка (см. шаги 2A - 2D), Рисунки 1 и 2.
Осторожно разместите тренажер FT-360S рядом с предполагаемым местом установки. Вокруг
A.
тренажера FT-360S необходимо оставить свободное пространство не менее трех футов (90 см)
(амплитуда в процессе эксплуатации).
Извлеките винты, которыми закреплена задняя дверца, и отложите их в сторону. Распахните дверцу.
B.
Извлеките картонную упаковку и опоры из тренажера FT-360S. См. Рисунки 1 и 2.
C.
Осмотрите содержимое картонных упаковок. См. Рисунки 1 и 2.
D.
10
11
61
112
НОМЕР
ПОЗИЦИЯ КОЛ-ВО ДЕТАЛИ
ОПИСАНИЕ
10
1
51073
Ремень для бедер
11
1
51122
Ремень для лодыжек
61
2
GQ000206 Карабин
112
2
9100-316
Рукоять в сборе
с карабином
1
54001
Знак о мерах
предосторожности
в спортивном зале
(не показан)
1
9101-999-8 Руководство пользователя
(не показано)

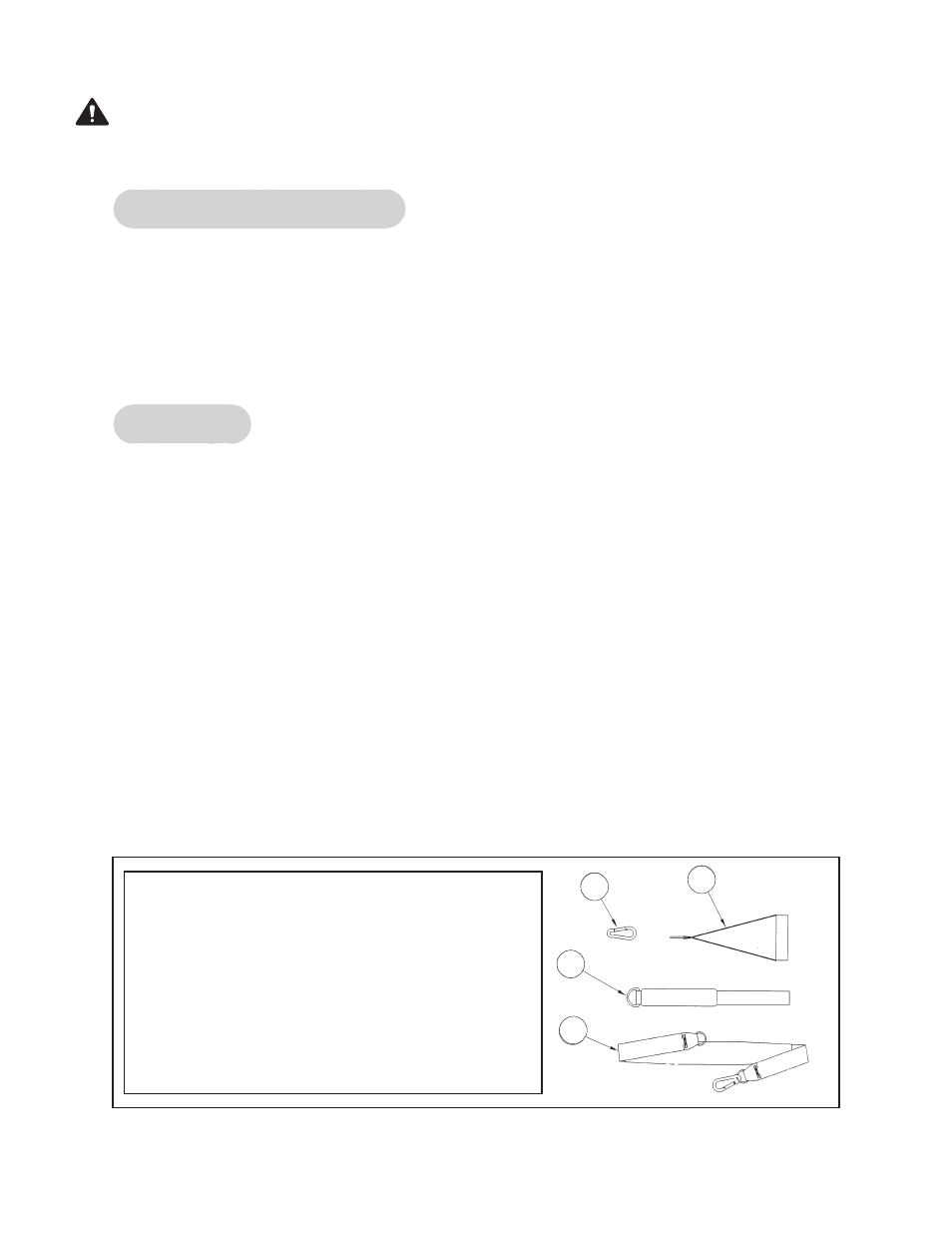

Рисунок 1
