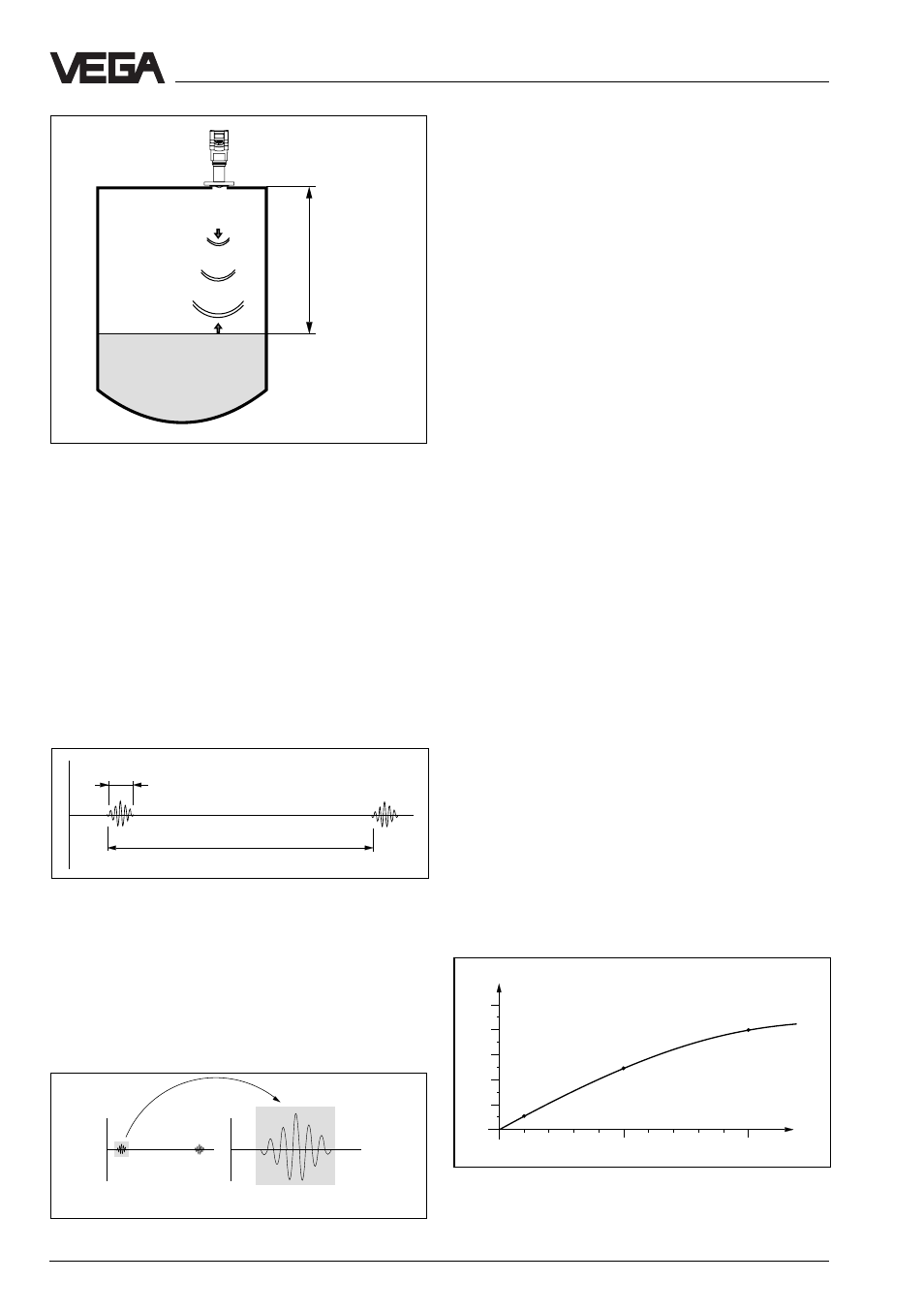

Зависимость отраженного сигнала от
диэлектрической постоянной измеряемого
материала
2
0
0
10
25 %
40 %
5
10
5 %
20
30
40
50
%
4 6 8 12 14 16 18
20
ε
r
t t
Время преобразования
VEGAPULS радарные датчики достигают
этого особым способом трансформации
времени, который более чем 3,6 миллионов
эхокартин в секунду растягивает,
замораживает и затем оценивает как бы под
лупой времени.
Таким образом, для радарного датчика
является возможным без анализов
частоты, как при других методах
измерения (например, FMCW), в циклах от
0,5 до 1 секунды точно и детально
оценить картину отраженного сигнала под
лупой времени.
Почти все материалы измеряемы
Радарные сигналы ведут себя физически
подобно видимому свету. В соответствии с
квантовой теорией пронизывают они также
безвоздушное пространство. Таким образом,
они не привязаны, как например звук, к
проводящей среде (воздух) и
распространяются как свет со скоростью
света. Радарные сигналы реагируют на две
электрические основные величины:
- Электрическая проводимость материала.
- Диэлектрическая постоянная материала.
Все среды, которые проводят электрический
ток, отражают радарные сигналы очень
хорошо. Даже сигналы с очень слабой
проводимостью гарантируют достаточно
большое отражение сигнала для надежного
измерения.
Точно также все среды с диэлектрической
постоянной e
r
больше 2,0 отражают
радарные импульсы достаточно хорошо
(Примечание: у воздуха диэлектрическая
постоянная e
r
равна 1). Отражение сигнала
растет, таким образом, с проводимостью или
с диэлектрической постоянной заполняющего
материала. Таким образом, почти все
материалы измеряемы.
Излучать - отражать - принимать
Измеряемая
дистанция
1 ns
278 ns
Последовательность импульсов
Радарные импульсы излучаются антенной
системой в виде импульсного пакета
длительностью 1 ns и паузами между
импульсами 278 ns, что соответствует
частоте посылки пакетов импульсов
3,6 MHz. Во время пауз между импульсами
антенная система работает как приемник.
Это значит, необходимо обработать время
прохождения сигнала за менее, чем
миллиардную долю секунды и оценить
картину эхо в доли секунды
Описание прибора
