VEGAPULS 43 – 4 … 20 mA
2
-
+
4 … 20mA
2
2
2
1)
4

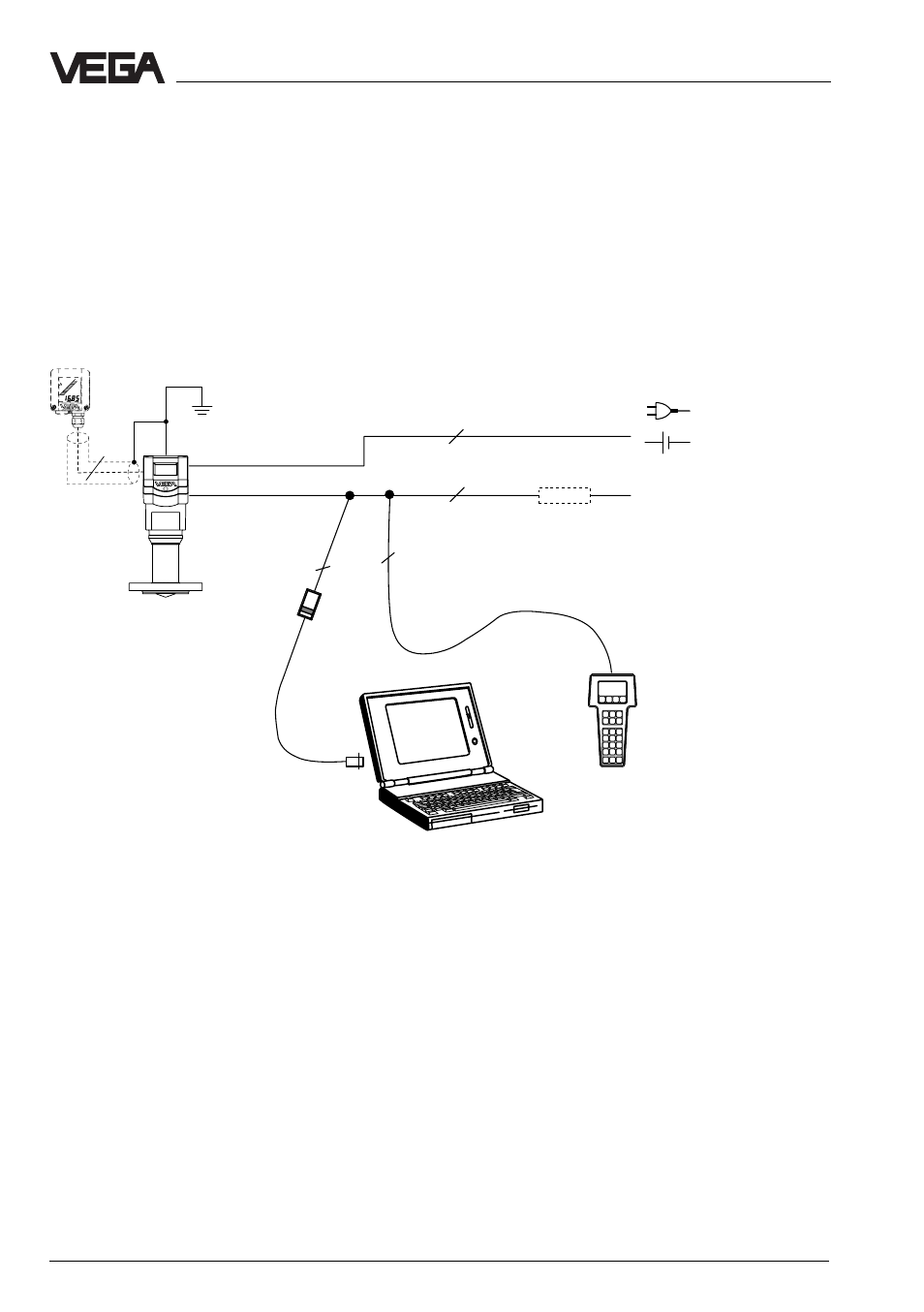

Измерительная система с VEGAPULS 43 в четырехпроводной технике
• Четырехпроводная техника, питание и выходной сигнал через два раздельных
двухжильных провода.
• Выходной сигнал 4 … 20 mA активный.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика).
• Обслуживание с ПЭВМ, HART
®
-прибором ручного управления или модуля MINICOM
(вставляемый в датчик или во внешний индикаторный прибор VEGADIS 50 ).
• max. сопротивление сигнального провода (нагрузка) 500 Ohm.
(актив.)
2)
VEGADIS 50
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-выходу
сигнала, меньше чем 250 Ohm, то на время
управления необходимо подключить в
соединяющий провод сопротивление, чтобы
сохранить сопротивление шлейфа в
250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровое
связь с ПЭВМ была бы не гарантирована.
HART
®
-прибор
ручного
управления
VEGA-
CONNECT
>250Ohm
2)
4 … 20 mA активный означает, что датчик
выдает ток в зависимости от уровня
наполнения в диапазоне 4 … 20 mA
(источник). Датчик ведет себя таким образом
по отношению к системе формирования
сигнала (например, индикатор) как
источник тока.
Электрическое подключение
