VEGAPULS 43 – 4 … 20 mA
Коды ошибок:
E013
Отсутствие действительного
замеренного значения
- датчик в фазе пуска
- отсутствие полезного эхо
E017
Интервал настройки слишком мал
E036
Отсутствие пригодной программы
датчика
- датчик должен получить новое
программирование (сервис)
- сообщение об ошибках появляется
во время проведения
программирования
E040
Ошибка технического обеспечения,
дефект электроники
Этапы управления
В конце этой главы Вы найдете полный план
меню модуля управления MINICOM.
Пуск датчика в эксплуатацию проводите в
следующей пронумерованной
последовательности:
1. Измерение в трубе производить только в
том случае,если это измерение в опуске.
2. Диапазон измерения
3. Настройка
4. Формирование сигнала
5. Условия измерения
6. Запоминающее устройство для ложных
эхо (только в случае появления ошибок
измерения ).
7. Индикация полезного и шумового уровня
8. Выходы
Далее Вы найдете в этапах управления
1 … 8 короткие пояснения.
1. Измерения в опуске
Ввод данных необходим, если датчик
монтируется на опуске (волновод или
отводная труба). При измерении в опуске Вы
должны замерить расстояние лотом и
соответственно корригировать индикацию
замеренного значения (возможно отклонение
от замеренного лотом расстояния в
несколько процентов). В будущем
корригирует также датчик фазовое
отклонение радарных сигналов в опуске и
показывает действительный уровень
наполнения в опуске (измерительной трубе).
4 ... 20 mA
2
4
-
+
ESC
OK
Tank 1
m (d)
12.345
-
+
ESC
OK
Tank 1
m (d)
12.345
5.3 Управление с помощью
модуля MINICOM

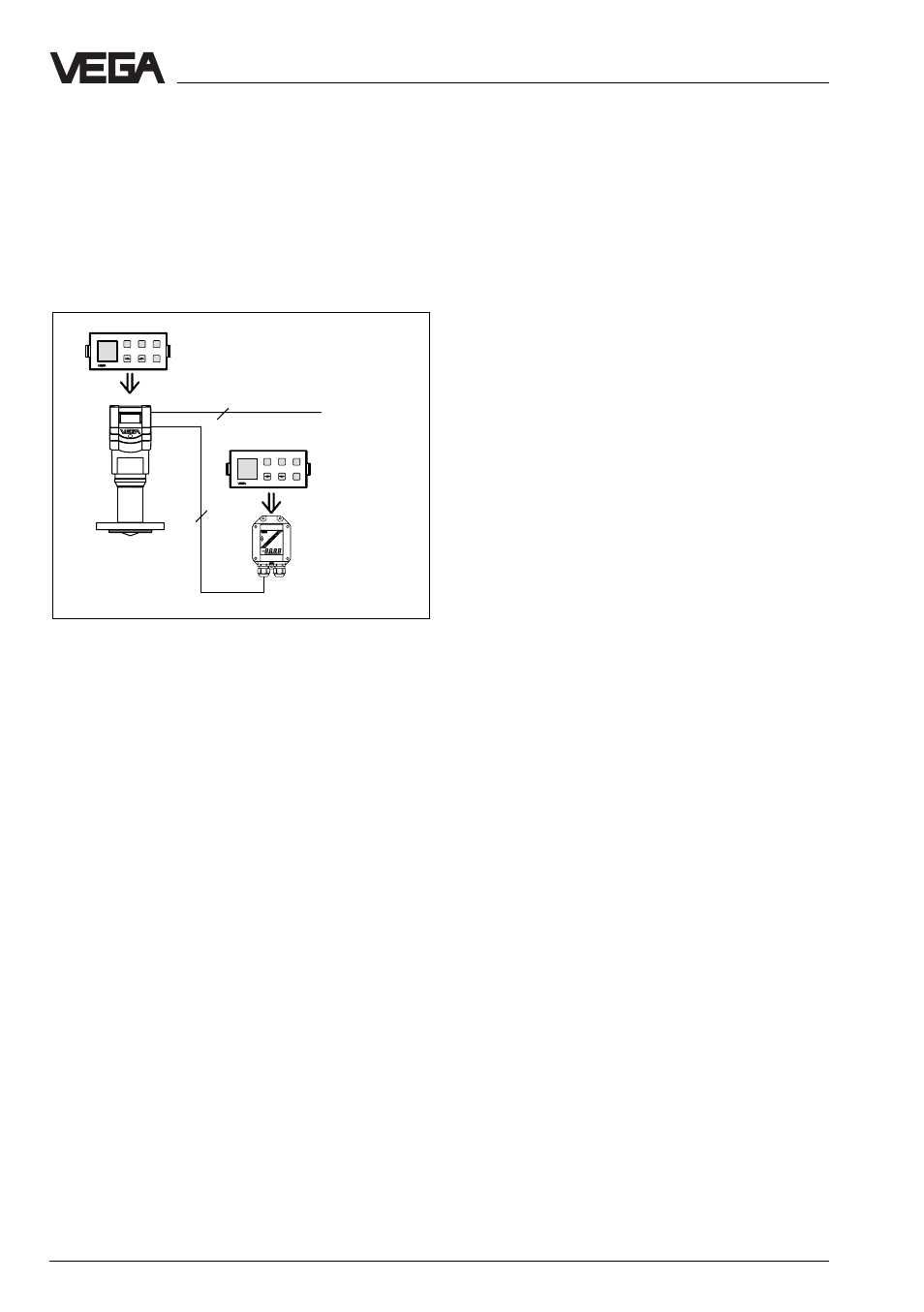

Также как с ПЭВМ Вы можете управлять
датчиком с помощью небольшого съемного
модуля MINICOM. Модуль управления для
этого вставляется в датчик или во внешний
индикаторный прибор.
При обслуживании с модулем управления
доступны все сенсорные варианты (опции
управления) как с ПЭВМ и программой
управления VVO. Управление с MINICOM
все-таки немного иное. Не доступен ввод
собственной кривой линеаризации.
Вы производите управление с помощью
6 кнопок модуля. Небольшой дисплей выдает
наряду с замеренными значениями
в коротких фразах ответные сообщения
о пунктах меню или о числовом значении
ввода в меню.
Количество информации небольшого
дисплея, конечно, нельзя сравнить
с обслуживающей программой VVO,
но и с небольшим MINICOM можно быстро
и напрямую провести Ваши установки.
Пуск в эксплуатацию
