VEGAPULS 43 – 4 … 20 mA
2
4 … 20 mA
2
2
4
-
+
Измерительная система с VEGAPULS 43 разделитель питания (Smart-
Transmitter) не пассивной SPS (Ex ia)
• Двухпроводная техника (loop powered), самозащищенное ia-питание через сигнальный
провод от разделителя питания для работы датчиков в Ex-зоне 1 или Ex-зоне 0.
• Выходной сигнал датчика 4 … 20 mA пассивный.
• Выходной сигнал разделителя питания 4 … 20 mA активный.
• Вариант внешнего индикаторного прибора с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешнее индикаторное устройство VEGADIS 50).

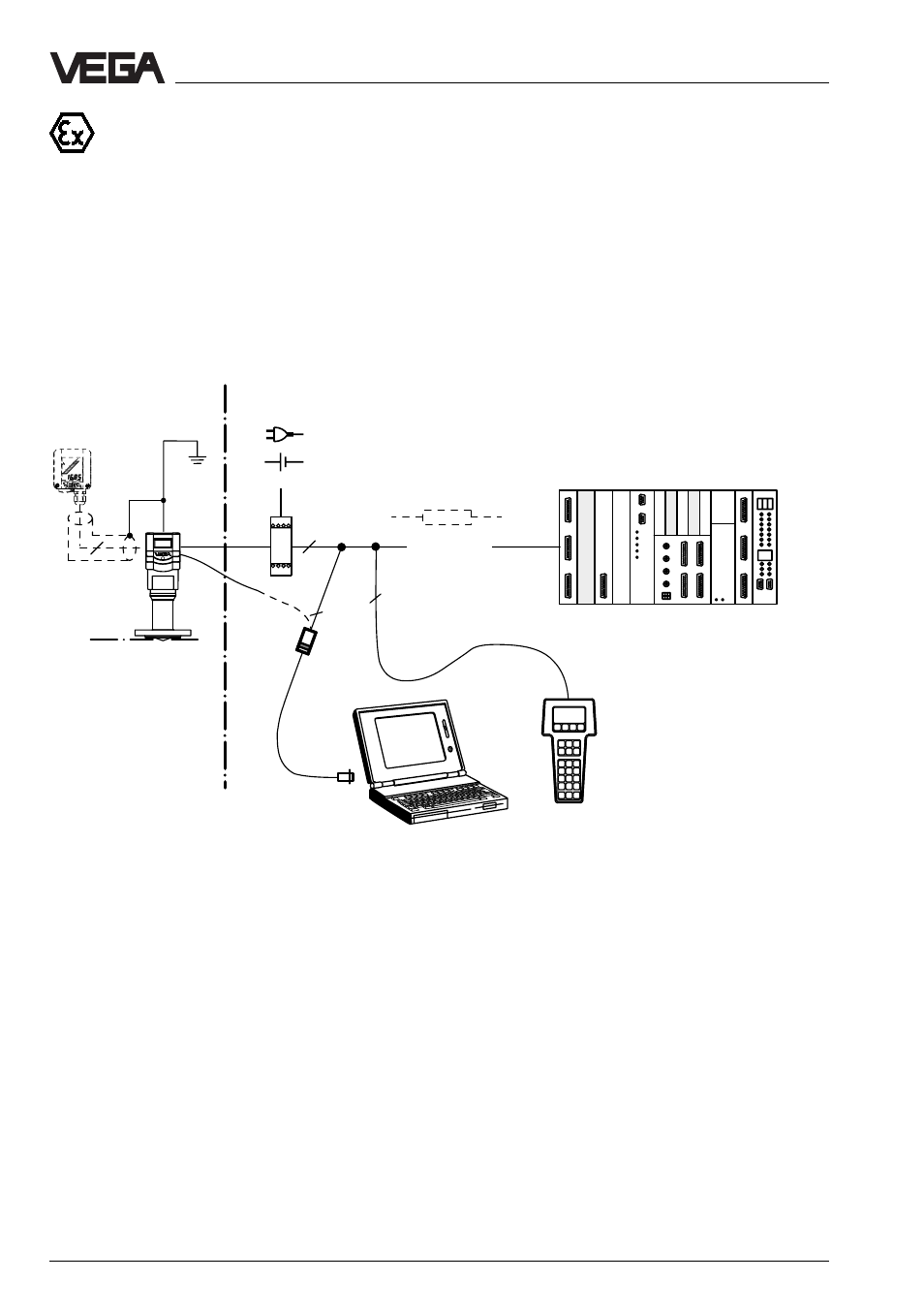

Электрическое подключение
(активн)
2)
VEGA-
CONNECT
Разделитель питания (например,
VEGATRENN 149 Ex см. „7.2
Допуски“)
VEGADIS 50
1)
SPS (пассивный)
3)
Ex-
область
Не Ex-область
2)
4 … 20 mA активный означает, что
разделитель питания выдает ток 4 … 20 mA
зависящий от уровня наполнения.
Разделитель питания ведет себя по
отношению к SPS как источник тока.
3)
4 … 20 mA означает, что SPS принимает ток,
зависящий от уровня наполнения в
диапазоне 4 … 20 mA . SPS ведет себя как
изменяющееся сопротивление
(потребитель).
HART
®
-прибор
ручного
управления
Зона 0
или
зона 1
EEx ia
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-
выходному сигналу меньше чем 250 Ohm, то
на время обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в
250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровая
связь с ПЭВМ была бы не гарантирована.
