Страница 20
20
VEGAPULS 43 – 4 … 20 mA
max
max
min
min

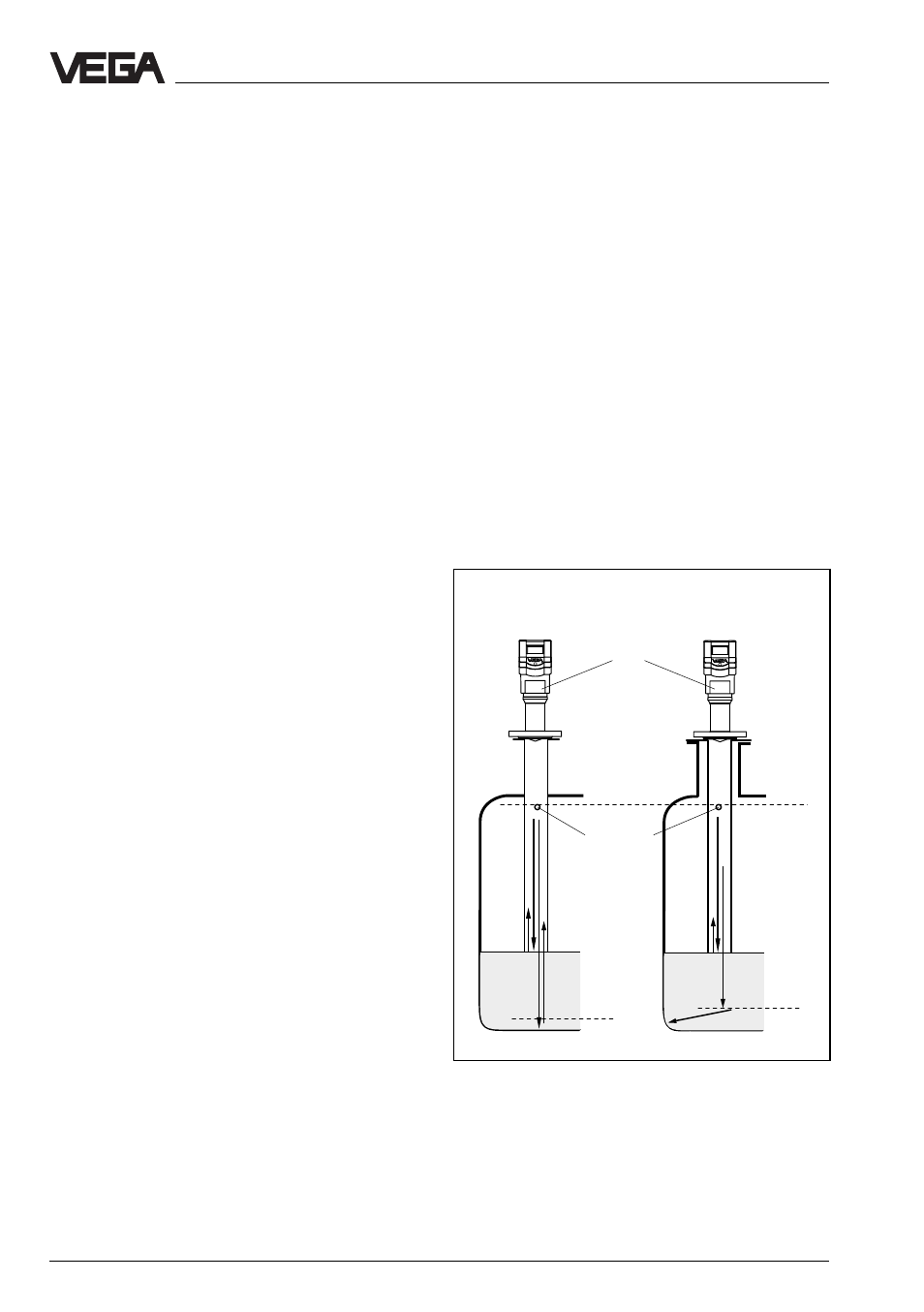

Трубчатая антенная система в резервуаре
типовой
шильдик
вентиля-
ционное
отверстие
диам.
5 … 10 mm
Волноводная
труба вварена в
резервуар
Волноводная труба
на патрубке
Открытые внизу волноводы должны
достигать желаемой минимальной высоты
заполнения, так как измерение возможно
только в трубе. Внутренний диаметр
трубы должен быть max. 100 mm или
соответствовать размеру антенного
рупора.
3.3 Измерение в опуске (волновод
или отводная труба)
Общие указания
Измерения в опусках используются
преимущественно в резервуарах с многими
встроенными конструкциями например,
нагревательные трубки,теплообменники или
быстровращающиеся мешалки. Таким
образом возможно измерение в материалах
с интенсивной турбуленцией, и встроенные
конструкции не вызывают ложных
отражений.
Благодаря фокусированию радарных
сигналов внутри измерительной трубы
даже материалы с малой DK (e
r
= 1,6 до 3)
могут хорошо измеряться в волноводе и
отводной трубе.
без экрана
с экраном
Монтаж и установка
Круглые крыши резервуаров влияют на
радарные сигналы как парболическое
зеркало. Если радарный датчик находится
в самом центре этой параболической
крыши резервуара, то он особенно сильно
воспринимает все ложные эхо-сигналы.
Поэтому обратите внимание на монтаж вне
этой центральной точки. Вы избежите таким
образом усиленного параболой ложного эхо-
сигнала.
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает (вес
датчика), то плоский монтаж
непосредственно на крыше резервуара
является хорошим и благоприятным
решением. Базовой плоскостью в этом
случае является верхняя поверхность
резервуара.
