Страница 54
54
VEGAPULS 43 – 4 … 20 mA
Подключение к прибору формирования
сигнала VEGA
Если Вы используете соответствующие
требованиям HART
®-
датчики на приборе
формирования сигнала VEGA, то Вы должны
на время HART
®
-управления подключить
датчик через сопротивление,
соответствующее следующей таблице,
чтобы вместе с внутренним сопротивлением
приборов получить необходимые для
приборов HART
®
250 Ohm. Имеющееся в
системе сопротивление нагрузки разрешает
соответственно уменьшить Rx.
VEGA-прибор форм. сигнала
Rx
VEGAMET 513, 514, 515, 602
50 … 100 Ohm
VEGAMET 614
дополнительн.
VEGADIS 371
сопротвление
не требуется
VEGAMET 601
200 … 250 Ohm
VEGASEL 643
150 … 200 Ohm
VEGAMET 513 S4, 514 S4
515 S4, VEGALOG EA-карта
100 … 150 Ohm

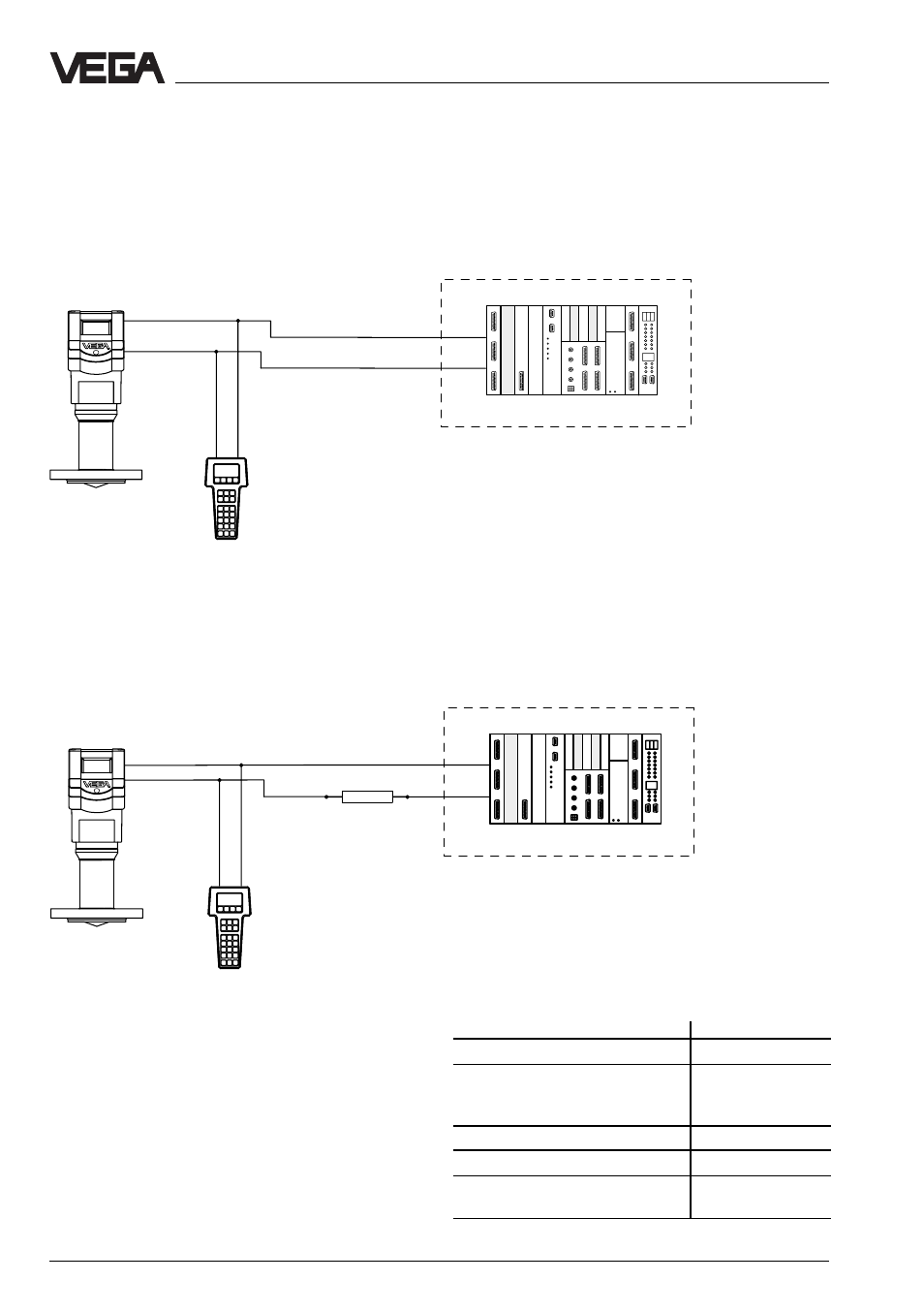

Пуск в эксплуатацию
Подключите прибор ручного управления
HART
®
просто к сигнальному проводу
датчика, после подключения датчика к
питающему напряжению.
Обратите внимание:
Если сопротивление питающего напряжения
меньше 250 Ohm, то на время управления
необходимо включить в сигнальный/
подключающий провод дополнительное
сопротивление.
Цифровые сигналы управления и связи
будут благодаря слишком маленьким
сопротивленям источника тока или системы
формирования сигнала практически коротко-
замкнуты, так что связь с датчиком не была
бы надежной.
+
-
Ri
≥ 250 Ω
250
Ω
+
-
Ri
<
250
Ω
С каждым прибором ручного управления
HART
®
Вы можете запускать в работу
радарные датчики VEGAPULS серии 40K как
и другие датчики, понимающие HART
®
.
Специальное DDD (Data Device Description)
не требуется.
5.4 Обслуживание с прибором ручного управления HART
®
