VEGAPULS 43 – 4 … 20 mA 23
Уплотнения при соединении и
удлинении труб
Микроволны особенно чувствительно
реагируют на щели при соединении
фланцев. Некачественное соединение
может привести к отдельным отражениям
или повышенному шуму сигнала. При этом
нужно учитывать следующие пункты:
• Используемое уплотнение должно
соответствовать внутреннему диаметру
трубы.
• Должны использоваться, по возможности,
электропроводные уплотнения, как,
например, PTFE или графит.
• На напрвляющей трубе должно находиться
как можно меньше мест с уплотнениями.
Фланцевые соединения в отводных трубах
Налипающие заполняющие
материалы
При неналипающих или слабо налипающих
заполняющих материалах выбирайте
волновод с номинальной шириной
например 50 mm. Радарные датчики
VEGAPULS 43 с 26 GHz-технологией
относительно нечувствительны к
налипаниям в измерительной трубе. Тем не
менее налипания не должны приводить к
„зарастанию“измерительной трубы.
У заполняющих материалов с сильными
налипаниями выбор DN 80 до max. DN 100
опуска/волновода делает несмотря на это
измерения возможными. У заполняющих
материалов, которые имеют склонность к
сильному налипанию, измерение в опуске
невозможно.
Монтаж и установка

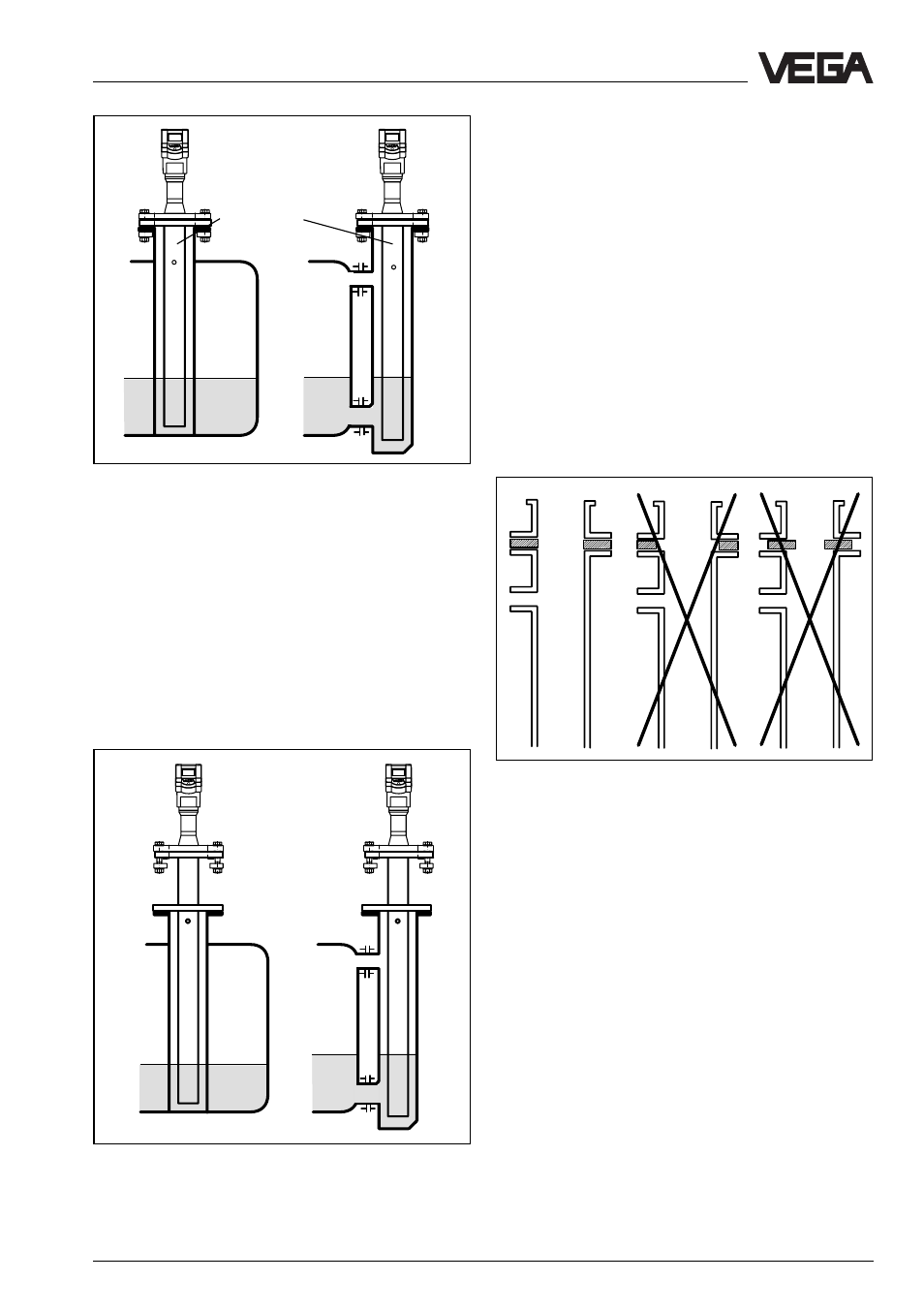

Направляющая труба в существующем
волноводе или отводной трубе
Удлиненная направляющая труба
Направляющая
труба
Чтобы увеличить минимальное
расстояние, направляющая труба может
также выступать из опуска или отводной
трубы. При этом на более длинную
направляющую трубу приваривается
снаружи плоский приварной фланец. В
обоих случаях следует предусмотреть
соответствующие отверстия для
выравнивания давления.
