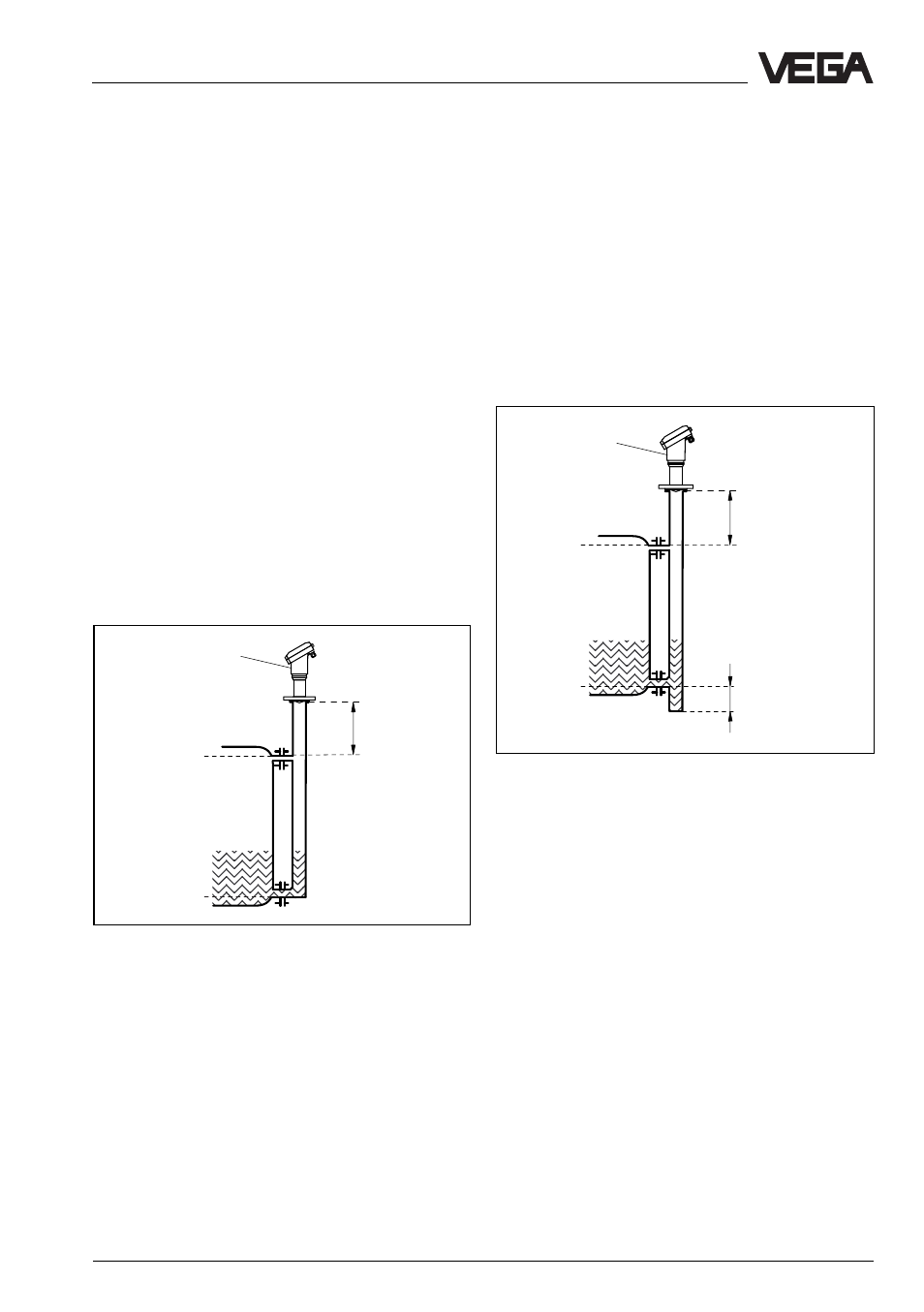

Труба с фланцами в виде отводной трубы
Типовой
шильдик
При заполняющих материалах с малой
DK (< 4) отводная труба должна быть
длиннее, чем это необходимо для нижнего
трубчатого подключения. Заполняющие
материалы с малой DK частично
пронизываются радарными сигналами, так
что при почти пустой отводной трубе дно
трубы поставляет более четкое эхо, чем
заполняющий материал. Из-за удлинения
нижней части трубы, на конце трубы при
опорожненном резервуаре остается
некоторое количество заполняющего
материала.
100 %
0 %
> 300 mm
Трубчато-фланцевая система выполнена как
отводная труба
Типовой
шильдик
Обратите внимание на необходимое
верхнее вентиляционное отверстие в
волноводе, которое должно размещаться
на одной оси с типовым шильдиком.
Как альтернатива к волноводной трубе в
резервуаре, возможна установка трубчатых
антенн вне резервуара на отводной трубе.
Волновод и отводная труба должны всегда
изготовляться из металла. При
пластмассовых трубах необходимо
сплошное, проводящее ток покрытие. При
металлических трубах с пластмассовым
внутренним покрытием допускается
небольшая толщина пластмассового
покрытия (примерно 2 … 4 mm).
Установите датчик так, чтобы шильдик
размещался на одной оси с отверстиями
трубы или отверстиями присоединения
трубы. Такая поляризация радарных
сигналов позволяет осуществлять
достаточно стабильные измерения.
При монтаже VEGAPULS 43 на отводной
трубе необходимо монтировать радарный
датчик примерно на расстоянии 300 mm
или больше от max. уровня наполнения.
Монтаж и установка
Из-за этого заполняющего материала
300 … 800 mm в стыке отводной трубы,
части сигнала, пронизывающие
заполняющий материал, будут хоть и
отражаться от конца трубы, но будут так
заглушаться заполняющим материалом,
что датчик сможет отделять отражение
от заполняющих материалов и эхо от дна
резервуара.При недостаточности
заполняющего материала в конце трубы
ту же самую функцию выполняет
рассеивающий экран на конце опуска.
Рассеивающий экран отражает части
сигнала от рефлекции на конце трубы в
сторону стандартного отверстия трубы.
