VEGAPULS 43 – 4 … 20 mA 11
2
2
4 ...20 mA
HART ® -прибор ручного управления на
4 … 20 mA-сигнальном проводе
Описание прибора
4 ... 20 mA
2
4
- + ESC
OK
Tank 1
m (d)
12.345
- + ESC
OK
Tank 1
m (d)
12.345
HART ® -прибор ручного управления
HART Communicator

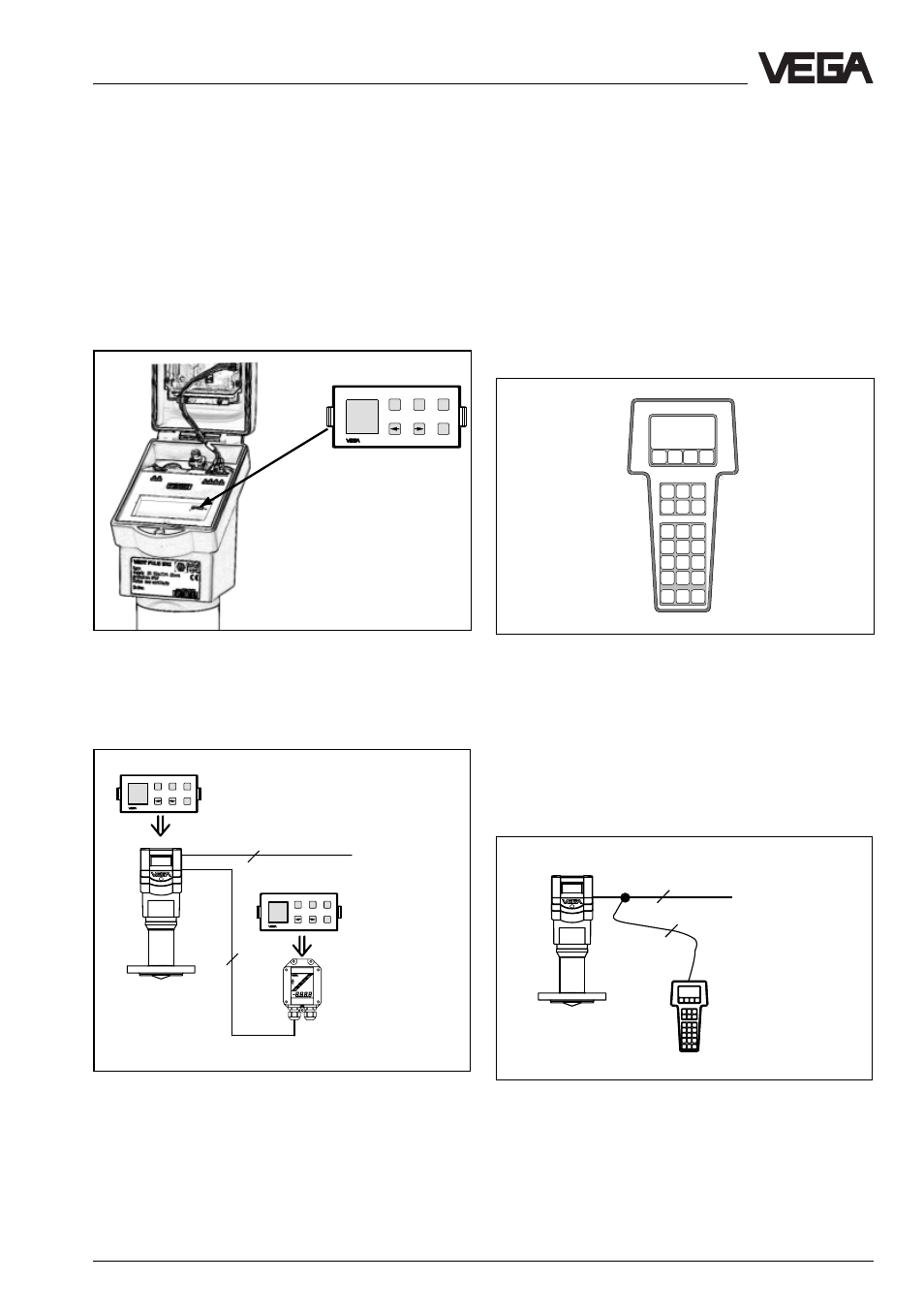

Управление с помощью съемного модуля.
Модуль управления вставляется в радарный
датчик или во внешний индикаторный прибор
VEGADIS 50.
Съемный модуль управления MINICOM
- +
ESC
OK
Tank 1
m (d)
12.345
Обслуживание с модулем
управления MINICOM
С помощью маленького (3,2 cm x 6,7 cm) 6-
кнопочного обслуживающего модуля с
дисплеем Вы производите управление в
диалоговом режиме. Для этого модуль
управления вставляется в радарный
датчик или во внешний индикаторный
прибор.
Модуль управления легко снимается,после
чего изменить настройку датчика нельзя.
Управление с помощью прибора
ручного управления HART
®
Датчики серии 40 с 4 … 20 mA-выходным
сигналом могут также в полном объемк
обслуживаться с помощью прибора ручного
управления HART
® . Специальное DDD (Data
Device Description) не требуется, так что
датчики могут обслуживаться с HART
® -
стандартным меню прибора ручного
управления.
Для обслуживания подсоедините HART ® -
прибор ручного управления к 4 … 20 mA-
выходному сигнальному проводу или
вставьте два провода связи HART
® -прибора
ручного управления в гнезда управления на
датчике.
