VEGAPULS 43 – 4 … 20 mA
29
Пенообразование
Проводящая
пена
Жидкость
Монтаж и установка
Неправильно

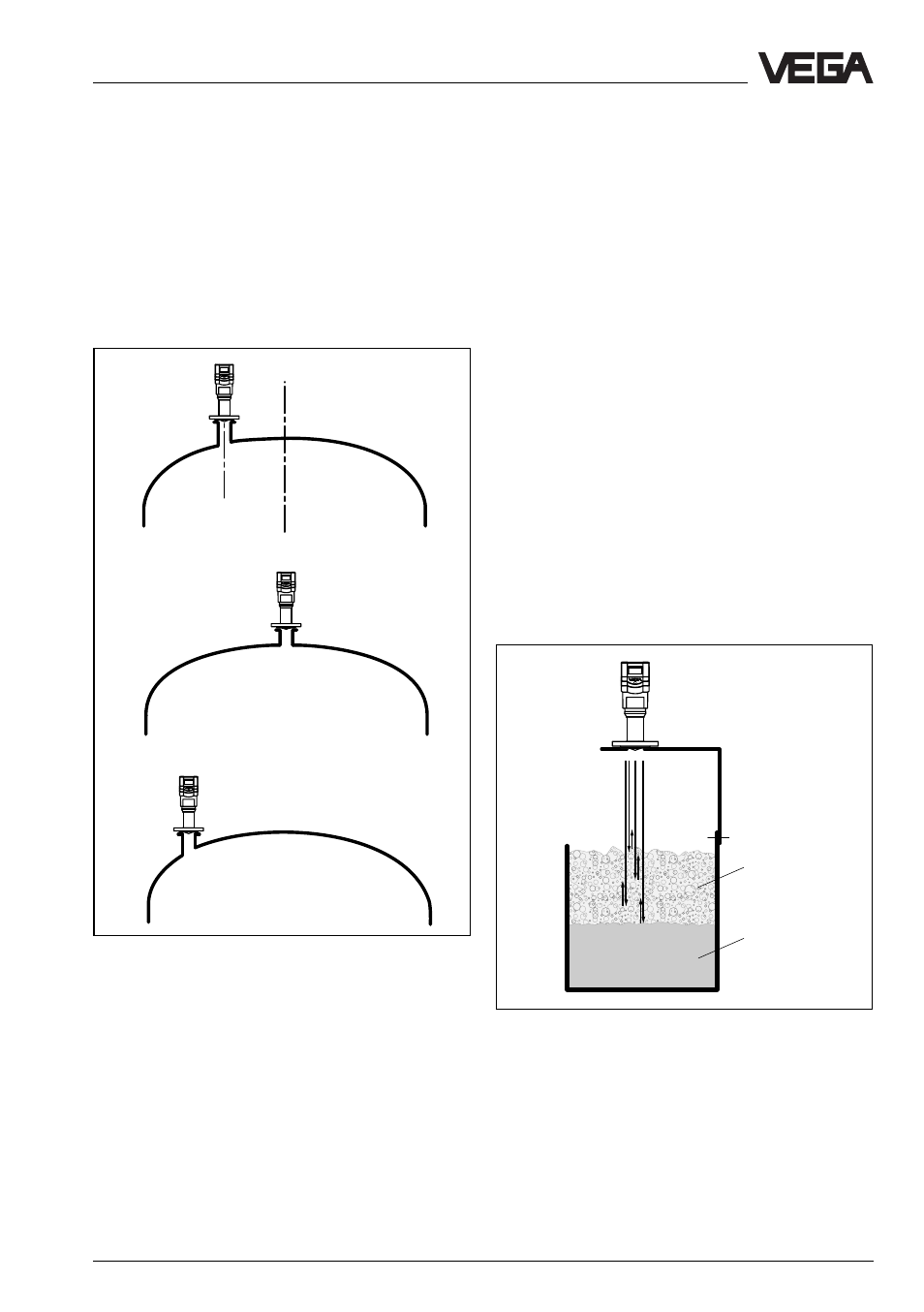

Монтаж на резервуаре с параболической
крышей
Правильно
Неправильно
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши
резервуаров влияют на радарный сигнал как
выпуклое зеркало. Если радарный датчик
расположен в центре такой параболической
крыши,то он получает усиленные ложные
эхо-сигналы. Оптимальный монтаж, как
правило, на половине радиуса резервуара от
середины
Датчик расположен слишком близко
к стенке резервуара
Если радарный датчик монтируется слишком
близко к стенке резервуара, то это может
выхвать сильный ложный эхо-сигнал.
Выступы резервуаров, налипания,клепки,
винты или сварные швы накладывают свое
эхо на полезный эхо-сигнал. Обратите
поэтому внимание на достаточное
расстояние датчика от стенки
резервуара.
Мы рекомендуем Вам при хороших
условиях отражения (жидкость, никаких
встроенных конструкций в резервуаре)
выбрать положение датчика так,чтобы
внутри внутреннего излучаемого конуса
не было стенок резервуара. При
заполняемых материалах с более плохими
условиями отражения имеет смысл также
и внешний излучаемый конус освободить
от мешающих конструкций. При этом
обратите внимание на главу „3.1 Общие
указания по установке“.
Пенообразование
Проводящая пена пронизывается радарными
сигналами на различную глубину и создает
множество отдельных (пузырей)эхо.
Одновременно сигналы в пене заглушаются,
подобно тепловому излучению в стиропоре.
Сильная, плотная, кремообразная и хорошо
проводящая пена может поэтому вызвать
ошибки при измерении.
Предусмотрите меры для предотвращения
пенообразования или измеряйте в
отводной трубе. Проверьте возможность
применения другого принципа измерения,
например, емкостные измерительные
зонды или гидростатические
преобразователи давления.
