30 VEGAPULS 43 – 4 … 20 mA

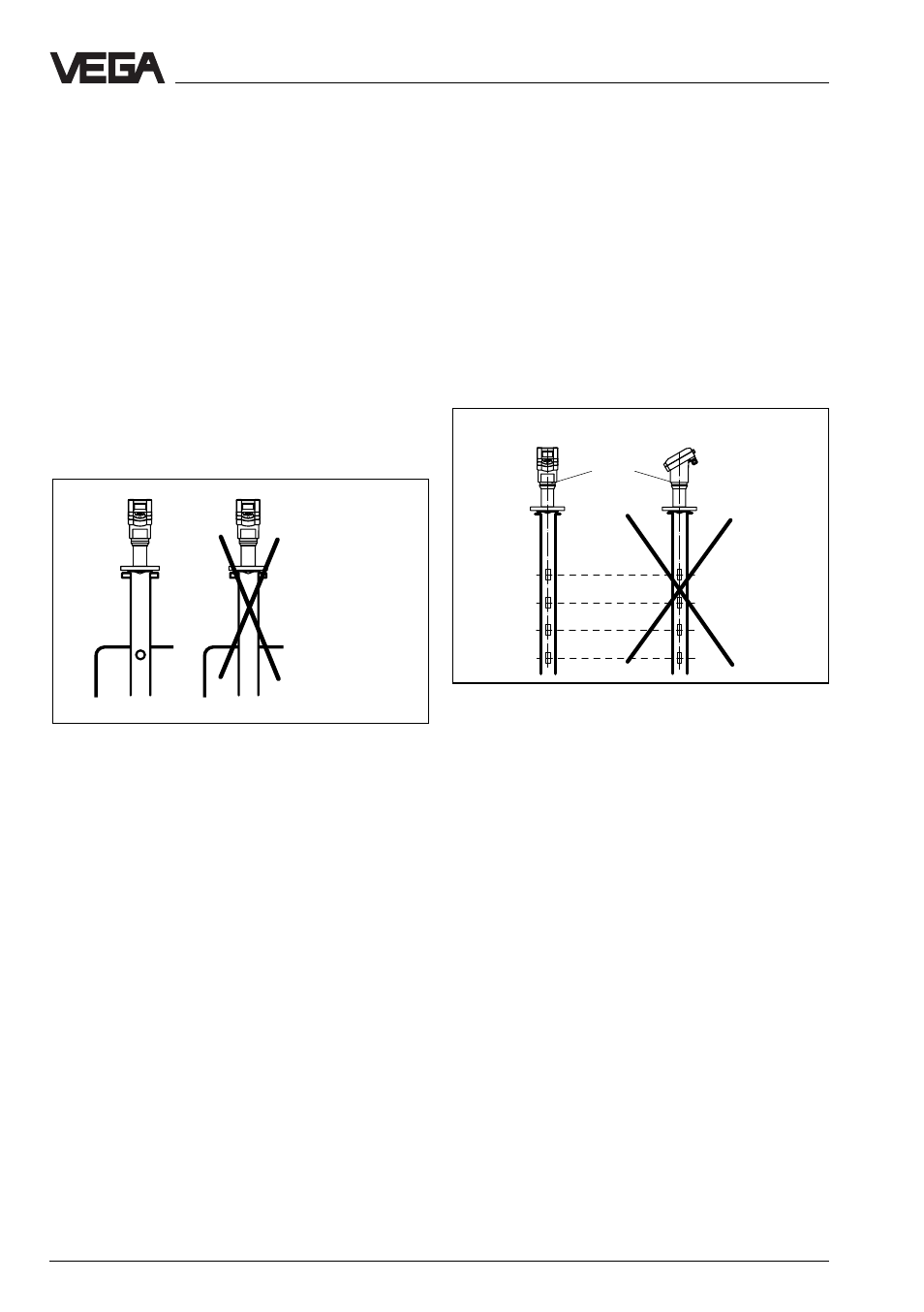

Трубчатая антенна: Открытая внизу
волноводная труба должна иметь вверху
вентиляционное отверстие.
Правильно Неправильно
VEGAPULS на волноводной трубе: датчик
должен быть ориентирован с типовым
шильдиком на ряд отверстий.
Типовой
шильдик
Правильно
Неправильно
Монтаж и установка
Во многих случаях радарные датчики
VEGAPULS 54 с 5,8 GHz достигают при
наличии пены существенно лучших и
более надежных результатов измерений,
чем датчики типового ряда 40 с 26 GHz-
технологией.
Ошибки установки в опуске
Трубчатая антенна без вентиляционных
отверстий
Системы трубчатых антенн должны быть
снабжены в верхнем конце волноводной
трубы отверстиями для вентиляции.
Отсутствие отверстий ведет к ошибкам
измерения
Неверное напрвление поляризации
При измерении в волноводной трубе,
особенно с отверстиями для перемешивания,
важно, чтобы радарный датчик был
направлен к рядам отверстий.
Ряды отверстий волноводной трубы,
размещенные в два ряда со смещением в
180°, должны находиться в одной плоскости
с направлением поляризации радарного
сигнала. Направление поляризации лежит в
плоскости, на которой укреплен типовой
шильдик
